AGW_3, der große Bruder vom AGW_2

[TuxFan]

Für den AGW_3 hab ich ja vor einen Adapter von ATmega1284P auf ATmega328P anzufertigen, da ich ja erhebliche Probleme mit freiem RAM bekommen hab. Siehe auch hier.
Heute ist es mir nach vielen Mühen und längerem Leidensweg mit Eingriff in einige Libs gelungen fast alle periferen Geräte mit den erforderlichen Libs zum Laufen zu bringen. Eingebunden wurden der ENC28J60, SD-Karte, RTC, RFM12B, und der EEProm mit der realen MAC-Adresse. Nur der SRAM-Chip ist noch nicht eingebunden worden, weil mir im Moment noch nicht klar ist, ob ich ihn überhaupt zum Einsatz bringe.
Das Schönste am neuen prozessor ATmega1284P ist der freie verhältnismäßig große RAM-Speicher.

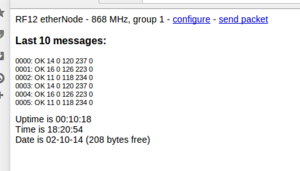

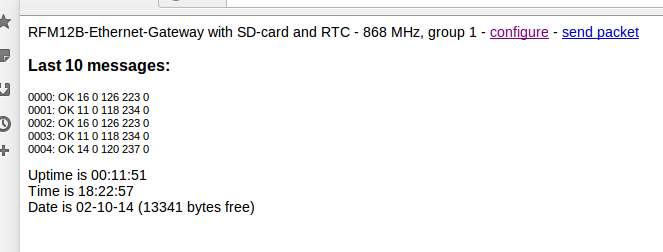

Beigefügt sind die Bildschirmfotos der Webseiten der beiden Gateways, AGW_2 und AGW_3. Die Software unterscheidet sich nur in der zusätzlichen Einbindung der SD-Karte beim AGW_3. Die Darstellung der Webseiten beruhen auf Beispielsoftware von JeeLabs und zeigen noch nicht den angestrebten Zustand. Dargestellt sind die eingehenden Pakete drahtloser Sensoren, die Laufzeit (uptime) des Servers seit letztem Reset, die Uhrzeit und das Datum aus der RTC sowie der noch freie Speicher. Die Server werden mit ihrer echten MAC-Adresse und DHCP im Hausnetz angemeldet die Uhrzeit wird von einem NTP-Server geholt und die interne RTC wird damit gestellt. Der noch freie Speicher, sowohl Flash als auch RAM, im ATmega1284P lädt zu üppiger Webseiten Gestaltung ein.
Gruß
TuxFan

[TuxFan]

Moin moin!

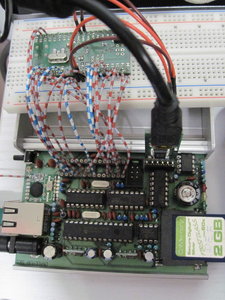

Nachdem die Kamera jetzt mit neuen Batterien bestückt ist gibt es jetzt noch ein Foto vom Versuchsaufbau mit ATmega1284p-Modul auf dem Breadboard.
Das Modul stammt noch aus Mitte 2012 als Jörg Wolfram mit dem AX81b und verschiedenen Quarzen experimentierte aber das ganze mehr oder weniger zum stocken kam. Jetzt kann es endlich mal die Muskeln spielen lassen.
Gruß
TuxFan

[TuxFan]

Moin moin!
Lang, lang ist's her als ich schrub :

Für den AGW_3 hab ich ja vor einen Adapter von ATmega1284P auf ATmega328P anzufertigen, da ich ja erhebliche Probleme mit freiem RAM bekommen hab.........

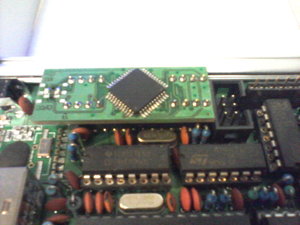

Nun nach gefühlten Äonen ist er endlich fertig und hat sich im AGW_3 niedergelassen. Wenn mal wieder etwas mehr Zeit vorhanden ist, werd ich mich mal auf die Vervollständigung der Software konzentrieren da jetzt noch 13kB RAM statt 200 Byte vorhanden sind.
Gruß
TuxFan

[yeti]

Code: Alles auswählen

        _
       / )
___   / /__
   |-'    _)
   |      _)
   |      _)
___|-.____)


...ich hatte mir den 328->1284-Adapter anders vorgestellt... viel fetter... aber so ist's auch irgendwie pholl khrath konsequent!
;-)

[TuxFan]

.....ich hatte mir den 328->1284-Adapter anders vorgestellt... viel fetter... aber so ist's auch irgendwie pholl khrath konsequent!

Wenn ich das Teil mit einem 40pol-DIL Gehäuse nebst Fassung konstruiert hätte, was Flächenmäßig möglich ist, würde der Adapter zu hoch werden und das Deckenblech des vorhandenen Gehäuses durchbrechen.
Die Konstruktion des Adapters werd ich mal im eigenen vorhandenen Fred mit Bildern fortführen.
