Allgemeine Informationen zum grundlegenden Design und Blockschaltbid des Hive:

http://hive-project.de/projekt-info/das-design

http://hive-project.de/projekt-info/technische-daten

http://hive-project.de/projekt-info/basics

Eagle SCH+BRD Platinen Layout Dateien: eagle-hardware-hive-r13-c.zip

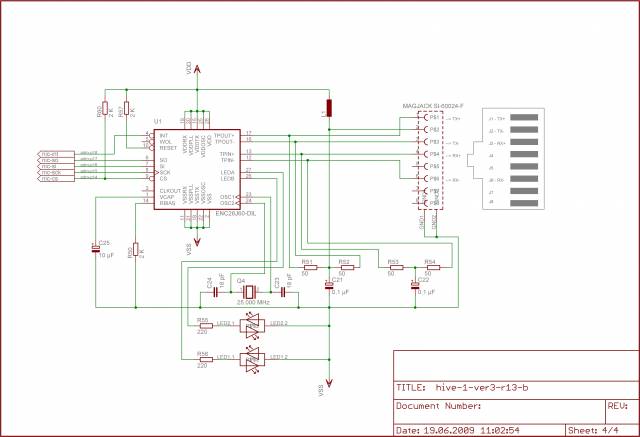

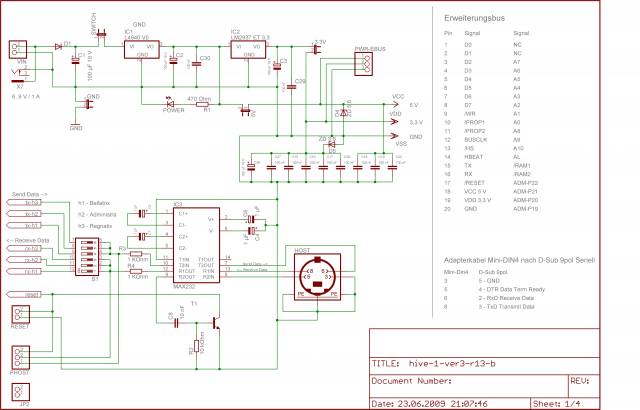

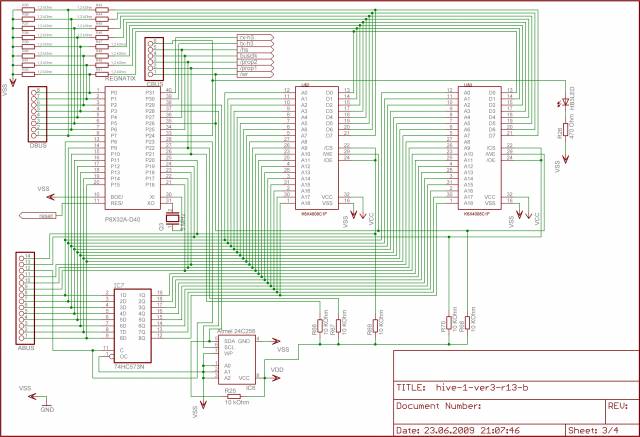

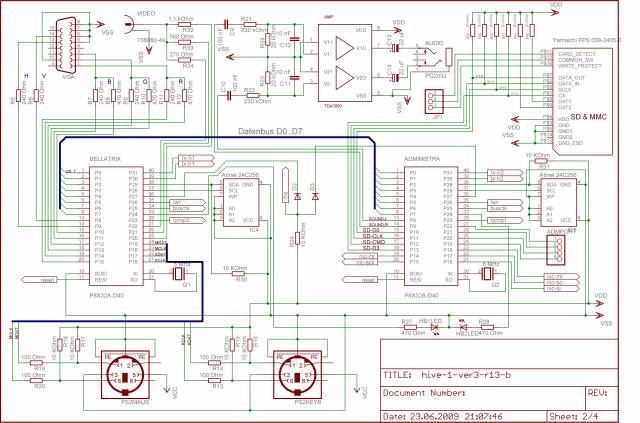

Schaltpläne 1-4:
