KC85/3 defekt

[PIC18F2550]

Hi,

Habe heute mal nach langer Zeit mein KC angeschmissen und sah da nichts schönes.

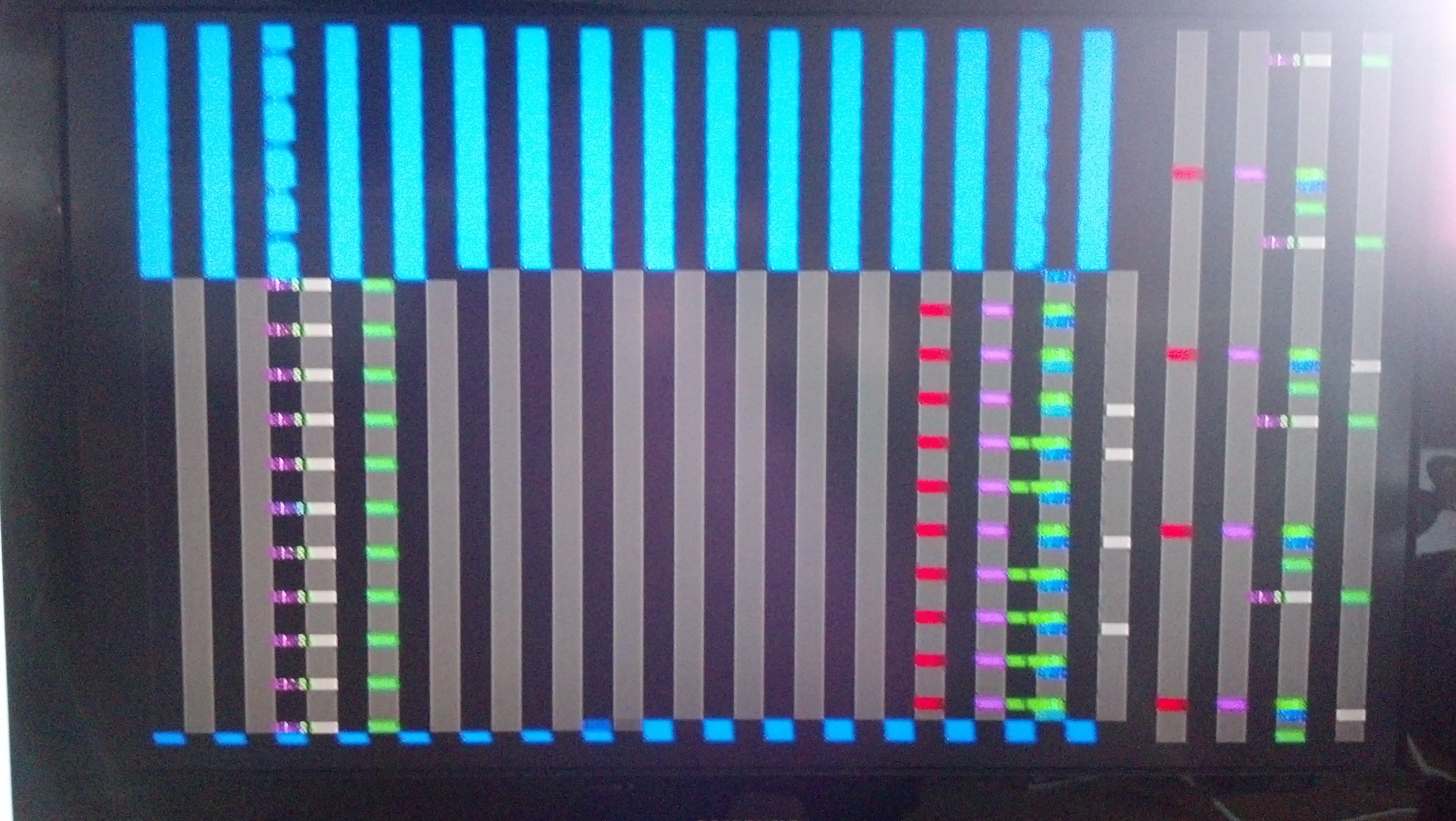

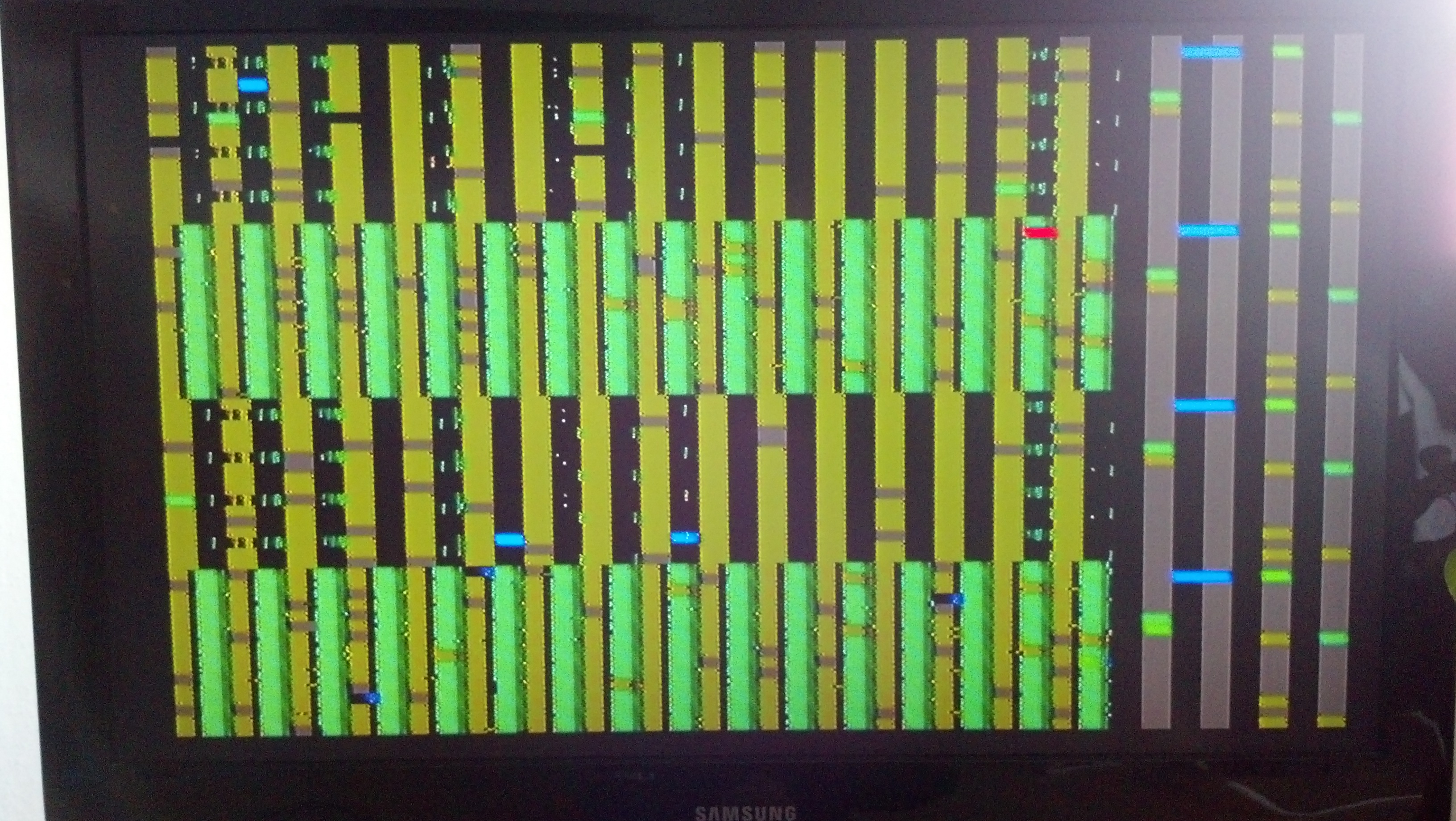

Auf Reset scheint er noch zu reagieren aber ansonsten nur diese Bilder.
Ich vermute einen Defekt im 1. 16K RAM segment oder dessen Ansteuerung.
Gibt es irgend welche möglichkeiten das irgend wie zu Testen?

Warscheinlich werde ich die U256 durch U2164 ersetzen dabei werde ich die Adresse A7 einfach ohne MUX auf 5V legen

Code: Alles auswählen

Pin  U256   U2164
 1   -5V    frei
 2   DI     DI
 3   /WE    /WE
 4   /RAS   /RAS
 5   A0     A0
 6   A2     A2
 7   A1     A1
 8   +12V   +5V   <-----+ Diese zwei verbinden (Brücke)
 9   +5V    A7    <-----+ und auf +5V
10   A5     A5
11   A4     A4
12   A3     A3
13   A6     A6
14   DO     DO
15   /CAS   /CAS
16   0V     0V

Vorher muss aber die -5V und +12V von den dRams entfernt werden.

Nach entfernen der dRams werden alle zukommenden und abgehenden Leiterzüge durchtrennt und wenn nötig die außerhalb von den Speicherpins wieder neu verbunden.

Jetzt muss nur noch ein paar Pläne finden damit ich weis was ich mache.

Mich macht es stutzig das ein weiteres Gerät nach dem ausmotten nicht mehr geht.

PS: VolkerP ich habe beim suchen noch ein paar rester von meinen LLC2 (Bescheibungen) gefunden, Das Gerät existiert leider schon lange nicht mehr.

[PIC18F2550]

Am dRam kommen die Signale an ob er die Daten Speichert kann ich nicht Prüfen.
Nach Reset scheint er nur im Ram zu laufen da sich die Signalbilder nach jedem Reset anderst aussehen.
An der unterseite war ein Pin an der gelben diode ab brachte auch keine besserung.

[PIC18F2550]

Also der Speicher kann diesmal üüüberhaupt nichts dafür.
Und die 19 Uralarbeiter machen auch ihren sozialistischen gleichschritt.

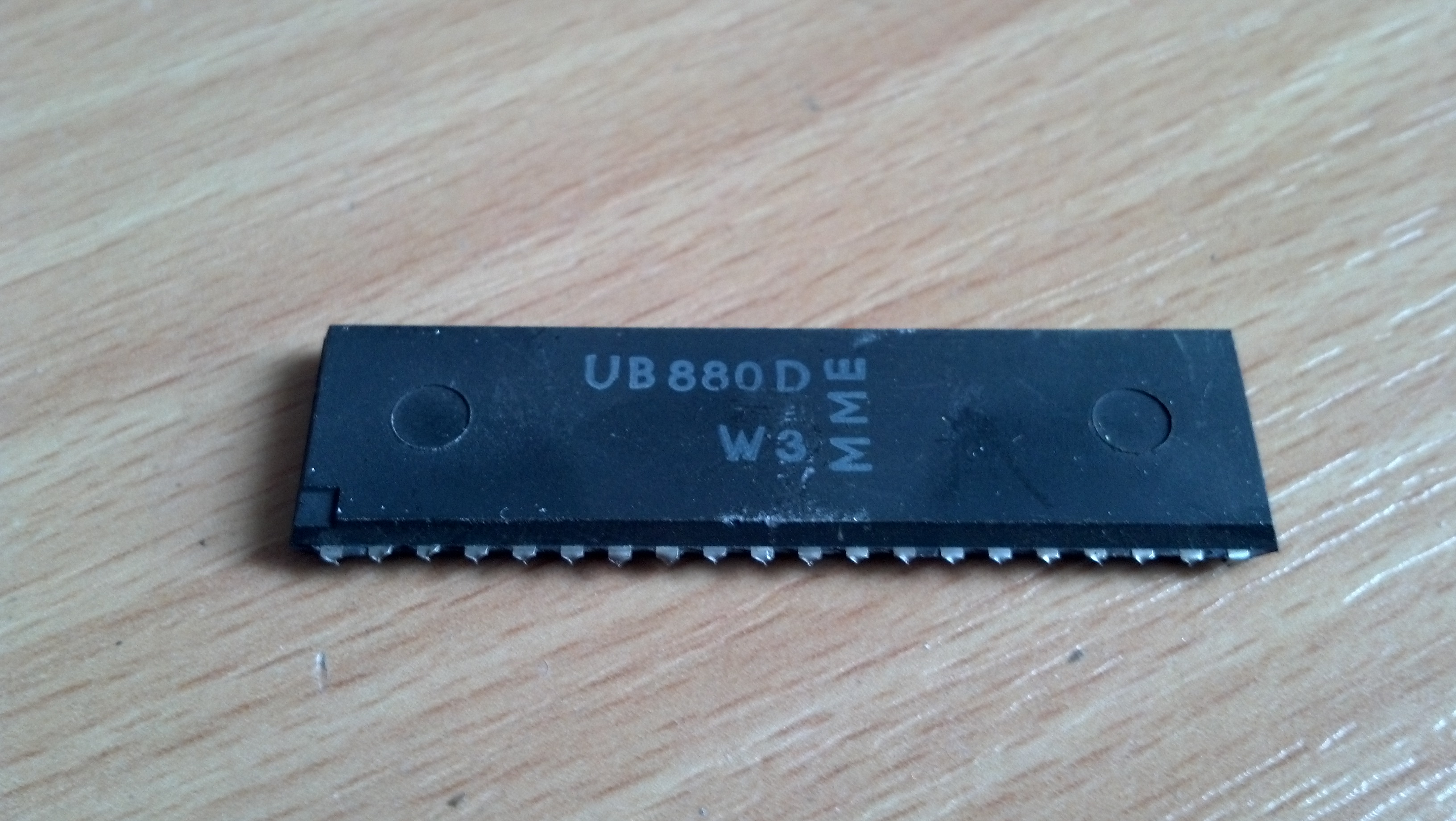

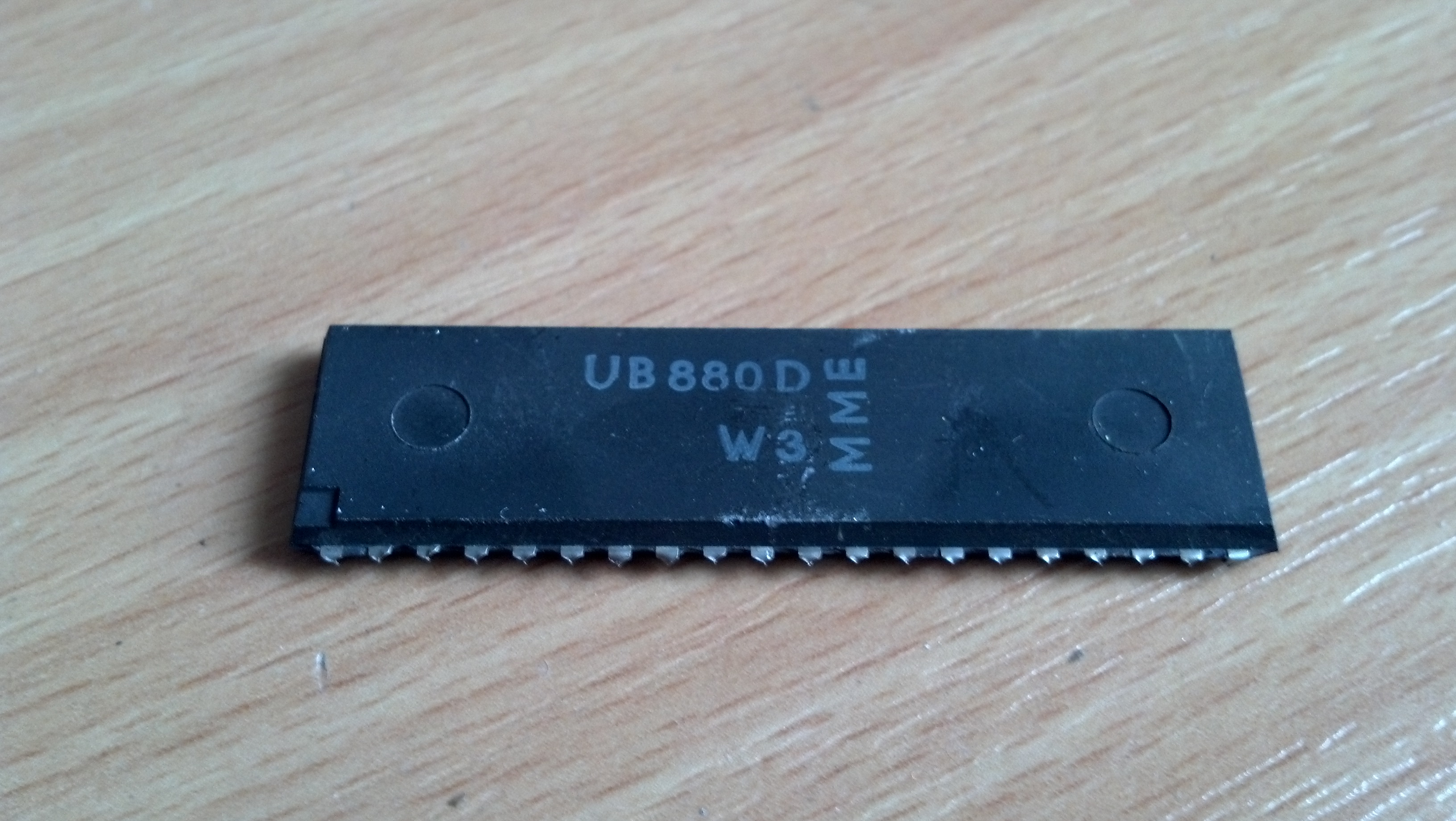

Die Ursache war eine Defekte UB880 die wollte ihr Pin 1 nicht mehr herunter lassen. (Das war immer Hai[hatt warscheinlich hat es zu lange an der Leitung geschnuppert])

mit weckgezwickten Füßen alles zum wohle der Leiterplatte.

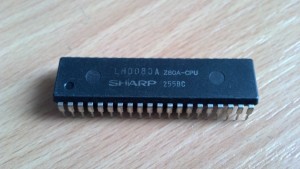

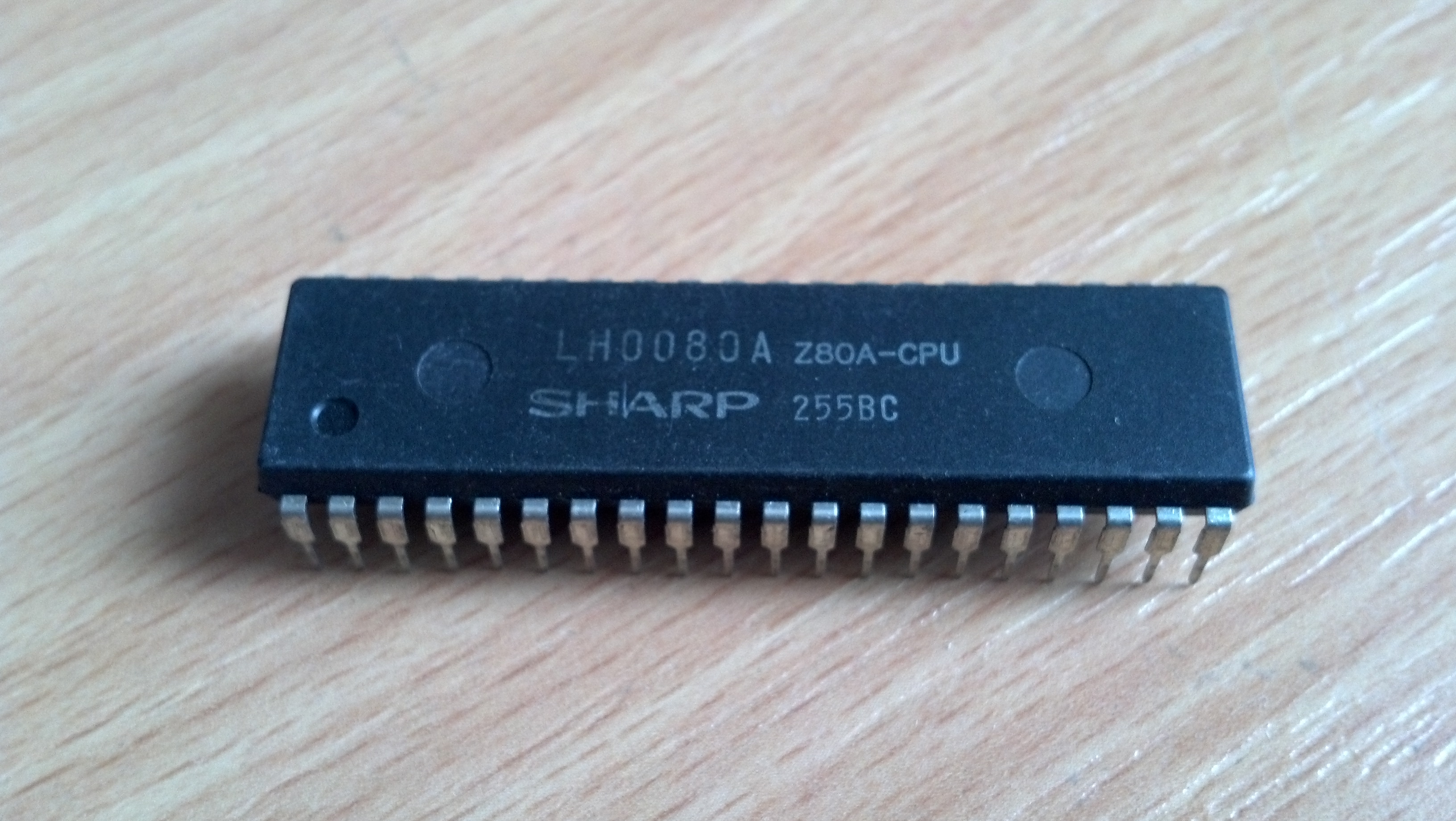

Die Wachablösung

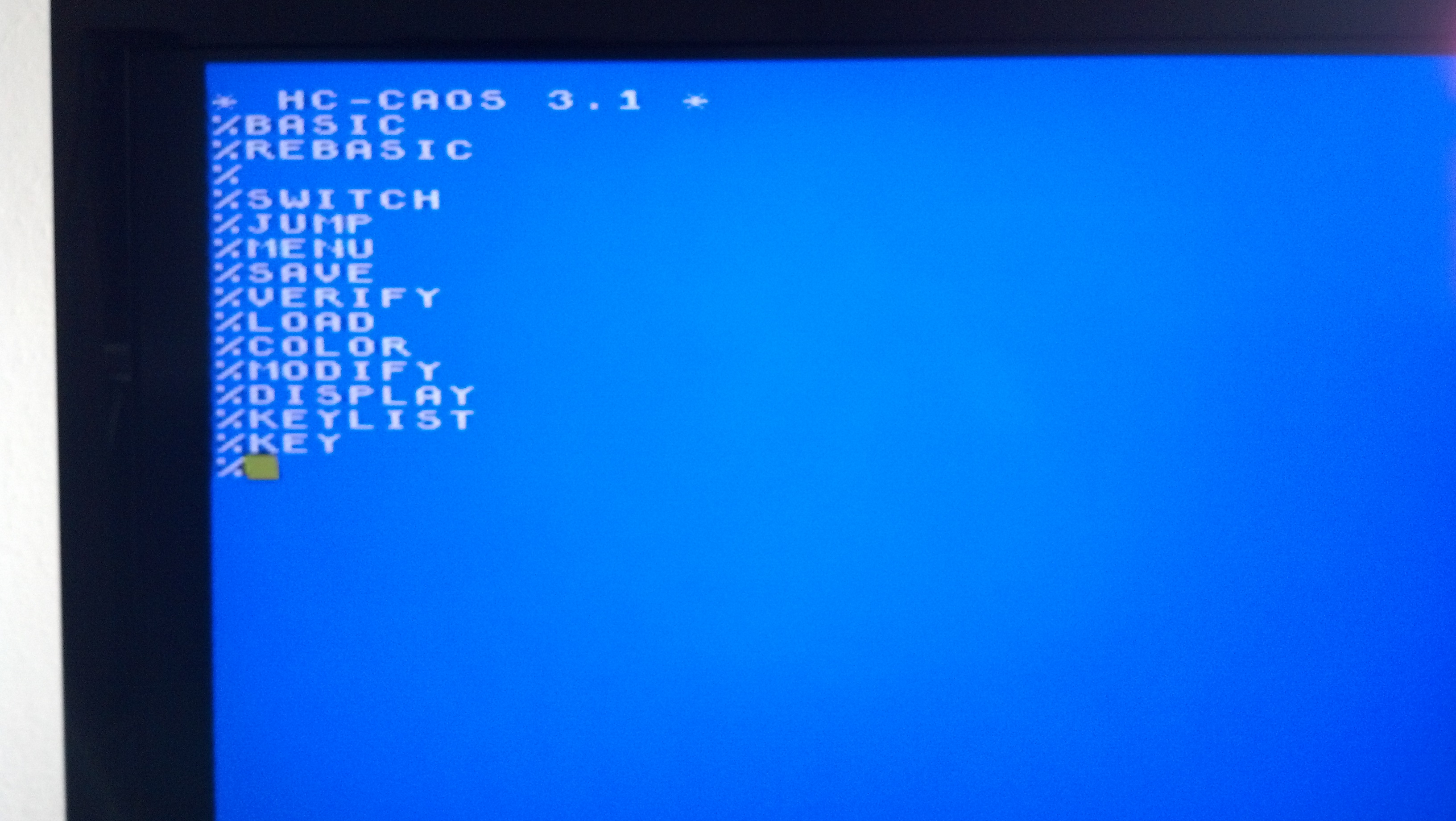

und er Lebt wieder.

So jetzt brauch ich nur noch eine Tastatur.
Mal sehen ob einer beim Treffen eine los werden will.
Ich denke da z.B. im Tausch an ein Doppellaufwerk 3,5"/5,25" oder eine MFM Platte K5504.50 aus DDR-Zeiten beides wehnig benutzt(aus altem Ersatzteillager).

[BorgKönig]

du hast den übeltäter ja schon gefunden... ich wollte schon schreiben, das du mal die u880 bzw. den weg zum videoausgang mal checken solltest...

evtl. bekommst du im robotronforum ne tastatur: http://www.robotrontechnik.de/html/forum/thwb/index.php

[PIC18F2550]

Hi BorgKönig,

Danke für die Blumen

Die Prüfung ist mit einem Oszi leicht durchzuführen.

Einfach eine Adress Daten oder Steuerleitung anschauen und wenn da kein Pegelwechsel kommt ist da unter umständen was Faul.

Nun da die CPU die Adressen steuert sieht es schon mal doof aus, wenn mitten drinn, eine nicht geht vor allem das lowByte.

Ich habe noch ein paar andere Dinge noch gefunden und korrigiert

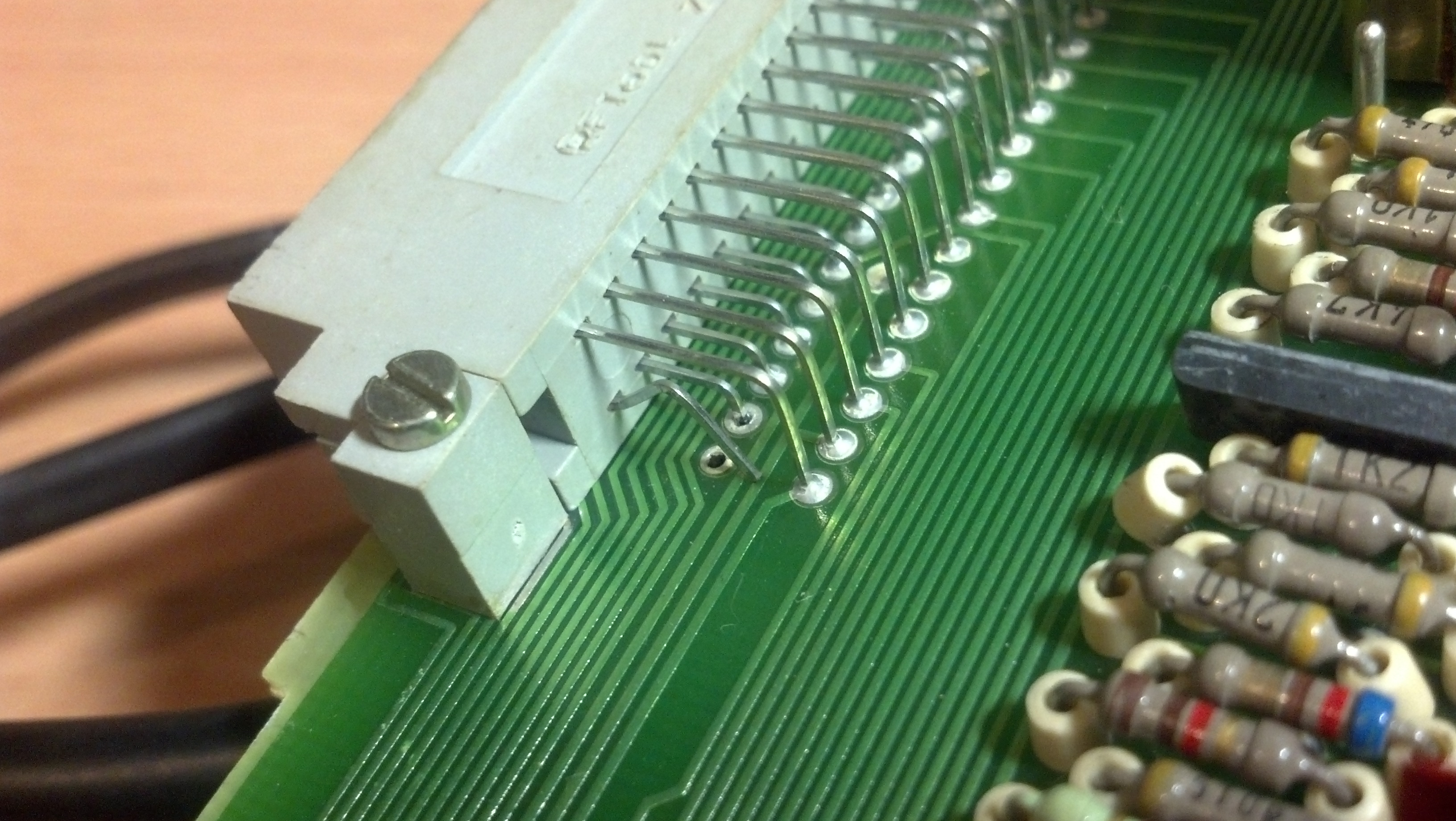

Beinchen auf Wanderschaft

Das Lötauge habe ich schon gereinigt.
Sowas kann solche Fehler durchaus verursachen.
Im normal betrieb währe nichts passiert aber wenn eine Kasette eingeschoben wird gibt es über diese ein Potential auf die Leiterbahn.
(Ferdigungsfehler)

[BorgKönig]

wenn du schon am durchchecken bist, schaue dir auch mal die anderen anschlüsse an...

lag der kleine in ein feuchten keller...?

[PIC18F2550]

wenn du schon am durchchecken bist, schaue dir auch mal die anderen anschlüsse an...

Wahr eine der 1. Maßnahmen die Kontrolle ob da noch was in den Buchsen Klemmt.
Der stand zwar im Keller aber der ist Trocken.(Da gehen din paar Heizungsrohre durch)
Ansonsten macht er für sein alter noch ein ganz guten Eindruck.
Werde Ihn zum Treffen mit nehmen.
Heist ja auch KC-Treffen nicht wahr

eine Tastatur wird im KC-Forum leider nicht angeboten.

Fileicht gibt es den Quellcode von den EProms da könnte dann ein Prop die Aufgabe von Tastatur, Maus, VGA und SD-Karte übernehmen.

[BorgKönig]

hmmm... evtl hast du in der bucht glück, dir was günstig zu schiessen... im mom sind ein paar kc85/3 drinn, aber nich mehr zu günstigen preisen...

[PIC18F2550]

Hab ich schon angeschaut
und wenn nur kompett keine einzelne.

läuft warscheinlich daraud hinnaus das ich mir eine Bauen muß.

Hast du schonmal einen VGA-Monitor am KC gesehen ?

[PIC18F2550]

Den HIVE als Tastaturersatz?

Eigendlich keine schlechte Grundidee.

Den Prop könnte mann als Tastatur-/Mauskontroller und SD-Karten laufwerk einsetzen als Einschubkasette.
Die Frage ist nur ob ich über die kassetten den internen Speicher (ROM) deselektieren kann.
(Die Pläne sind grauhenhaft gezeichnet und Teilweise nicht lesbar)
Eine überarbeitung währe eine schöne sache.
