4-Bit-Computer

[quix]

Hier wird ein 4-Bit-Selbstbaucomputer gezeigt. Am Ende der Seite kann dann auch die Schaltung und das Layout geladen werden. Leider kann ich diese mit der freien Version von Eagle (5.x und 6.2) nicht öffnen. Wer kann die Dokumente lesen und mir in brauchbarer Form zur Verfügung stellen?

http://www.waitingforfriday.com/index.p ... t_Computer

[Micha]

Sehr interessante Sache!
Die Pläne kann ich leider nicht konvertieren. Mir geht aber gerade durch den Kopf, dass ich ein ähliches Projekt (einen 4 Bit Prozessor aus TTL Logikschaltkreisen aufbauen) mal auf der Website eines in Kanada lebenden Ungarn gefunden hatte. Suche gerade krampfhaft nach jener Webadresse...

[Klaus-Peter]

Hallo Quix,

vielleicht klappt es mit diesem Programm die Datei zu öffnen:

http://www.heise.de/download/expresspcb-1143396.html

[drohne235]

@quix: Hab grad deine Mail gelesen, aber momentan noch kein Eagle installiert (hab meinen Arbeitsrechner erneuert). Kann also noch einen kleinen Augenblick dauern, bis ich soweit bin...

[quix]

Eagle Mac (5.11.0) schreit: Ungültige Daten in Datei


Eagle Mac 6.2 und beide Windows-Versionen (5.11 und 6.2) meinen:

Loading /users/ich/Desktop/4bit_Computer_schematics/Logic design expressSCH3.sch ...
Fehler:
Zeile 1, Spalte 1: Öffnendes Element erwartet.


Da ich mich mit Eagle nicht wirklich auskenne, wäre meine Vermutung, dass die Datei (also die Platine) zu groß ist für die freien Eagle-Versionen. Könnte das stimmen?

[PIC18F2550]

Eigentlich sollte Eagle die Daten anzeigen nur die Bearbeitung außer halb des Lizenzbereiches ist gesperrt.

[Klaus-Peter]

Hallo Quix,

ich habs ausprobiert - mit ExpressPCB 7.0.2 lässt sich die Datei öffnen.

[quix]

Sehr interessante Sache!
...ein ähliches Projekt (einen 4 Bit Prozessor aus TTL Logikschaltkreisen aufbauen)...

Täte mich auch sehr interessieren.

[PIC18F2550]

Schaltkreise ?
Das ist RETRO nicht die Technik der Zukunft
Die Transistoren finde ich richtig Cool.

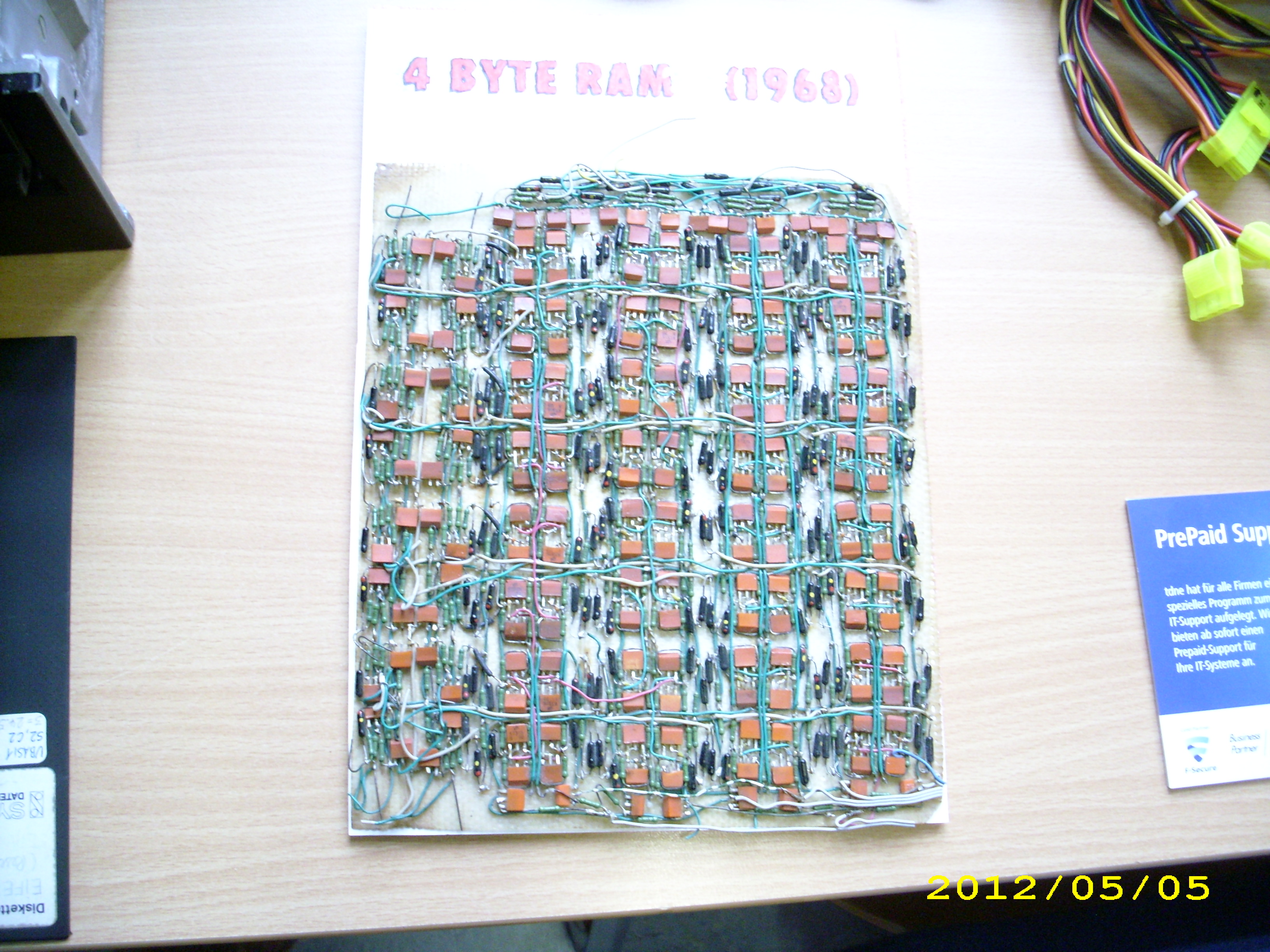

Aber hier ist ja schon der dazugehörige RAM.

Also mit Flex sind das schon mal locker 8x4Bit.(Hm wieviele Kästen das wohl Währen?)

[Micha]

Das Ding was ich in Erinnerung hatte war 'Viktor T. Toth's Amazing 4 Bit Computer':

http://www.vttoth.com/CMS/index.php/projects/47

Eines der Dinge wo ich seit längerem drüber nachdenke das eventuell mal nachzubauen....
