SD-Modul kompatibel?

[Zeus]

Mal eine Frage zu den SD-Karten-Modulen, wie man sie häufig findet.
Sind diese kompatibel mit dem Hive? Ohne dass man groß irgendwelche Änderungen vornehmen müsste.

Sowas in der Art:
https://www.amazon.de/Karten-breakout-A ... A419122031

Und wie sieht es mit den Micro-SD Varianten aus? Bspw:
https://www.amazon.de/Reader-Speicher-M ... NYKAG3ZQ81

[PIC18F2550]

Der Prop arbeitet mit 3,3V die module sind für 5v vorgesehen.

[yeti]

https://www.ebay.de/itm/381969444244 reicht.
Die Beschriftung ist für den 4-Bit-Modus und man muß daher ein bissl umdenken beim Anschließen an den Propeller, aber daran gewöhnt man sich...

[U-Held]

Hallo Zeus,

ich betreibe das von Dir erstgenannte Modul am Hive. Die Kabel zum SD-Modul sind ca. 20 cm lang. Der 5V-Anschluss wird nicht verbunden, stattdessen 3,3V. Funktioniert bisher problemlos. Aus Platzgründen musste ich die innere Pinreihe abknipsen und die äußere im rechten Winkel biegen.

Grüße vom U-Held

[Zeus]

Habe mir das Modul bestellt. Wie schließe ich das nun am besten an?
Ich hatte bisher ein Flachbandkabel an die Stelle gelötet wo normalerweise der SD-Reader sitzt (habe ich nicht aufgelötet).
Aber ich habe gehört, dass das besser geht. Könntest Du ein Bild posten, wie Du das Ding angeschlossen hast?

[drohne235]

Neben dem SD-Connector ist auf dem Mainboard auch ein Pinheader vorhanden, um genau so ein abgesetztes Platinchen mit einem Steckverbinder anzuschließen. So hatte ich mir das zumindest damals mal gedacht... Müssten alle Signale dort anliegen, aber frage mich nicht nach der Belegung.

[U-Held]

Hallo Zeus!

Habe mir das Modul bestellt. Wie schließe ich das nun am besten an?
Ich hatte bisher ein Flachbandkabel an die Stelle gelötet wo normalerweise der SD-Reader sitzt (habe ich nicht aufgelötet).
Aber ich habe gehört, dass das besser geht. Könntest Du ein Bild posten, wie Du das Ding angeschlossen hast?

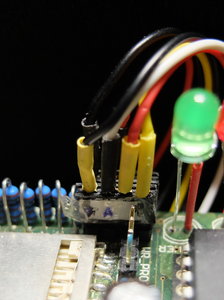

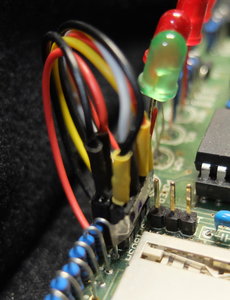

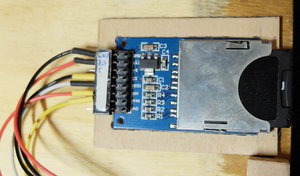

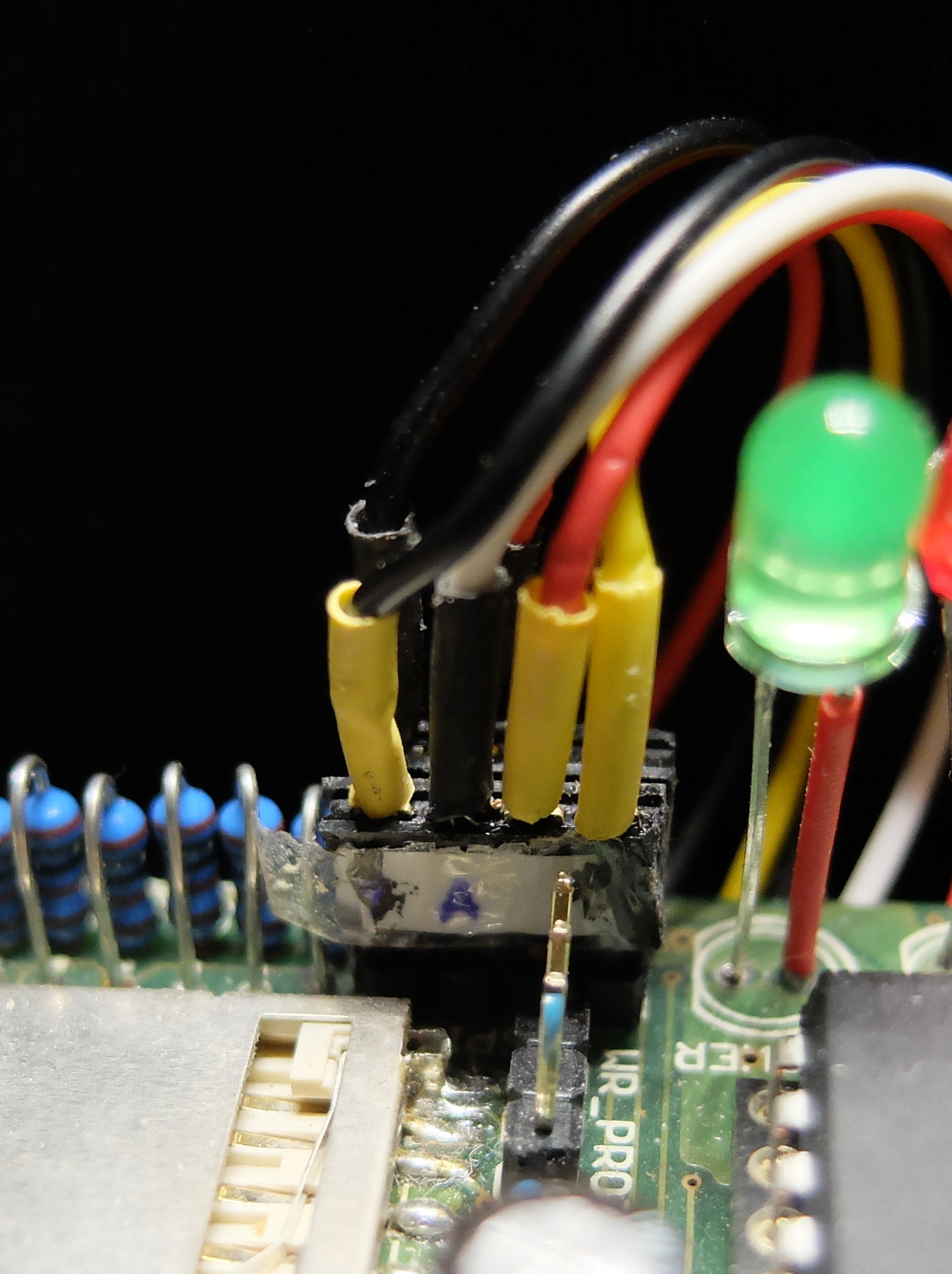

Wie Chäffe schon schreibt, sind die Pin-Header neben der SDCard-Fassung besser für den Anschluss eines abgesetzten Moduls geeignet. Die Belegung der Pin-Header siehst Du in http://hive-project.de/download/4751/, dort in bilder/schema2.jpg. Meine Bastellösung kannst Du hier auf den Fotos bewundern.

Grüße,
U-Held
