Mal was anderes, der Hive-Cube

[zille9]

Nach längerer Zeit der Bastelabstinenz, keimte in mir wieder der Drang, meine noch unfertig herumliegende Hive-Platine (es ist nun schon die dritte) mit einem coolen Gehäuse zu verschmelzen. Nach Tastatur-Hive und dem Hive-Tower sollte ein Konzept her, welches mit dem Macintosh SE30 schon einmal zum Kult wurde. Wer den SE30 nicht kennt, es war ein Computer mit eingebautem Monitor. Irgendwie find ich die Idee, den Hive quasi zum Hiveintosh (oder Macinhive) zu machen, sexy. In den folgenden Bilder wird mein Baufortschritt bis zur Fertigstellung dokumentiert.
Fangen wir also an...

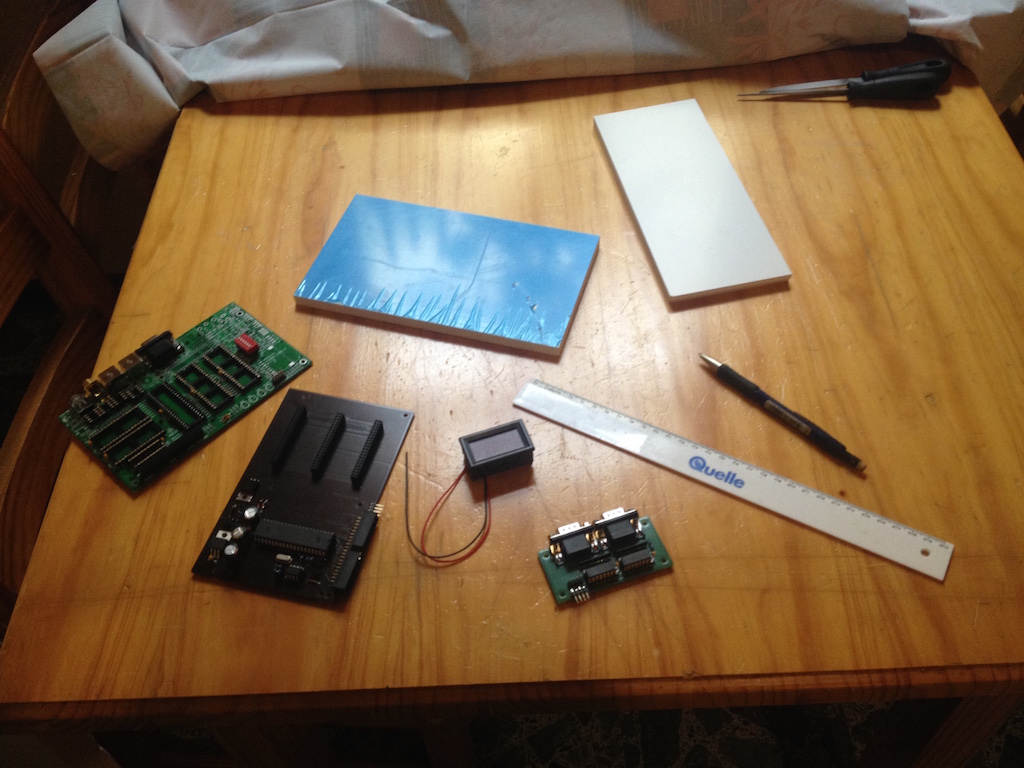

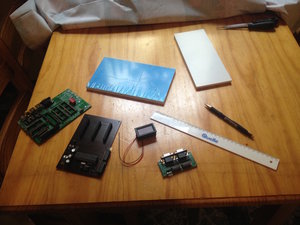

Alles beginnt mit einer Idee...

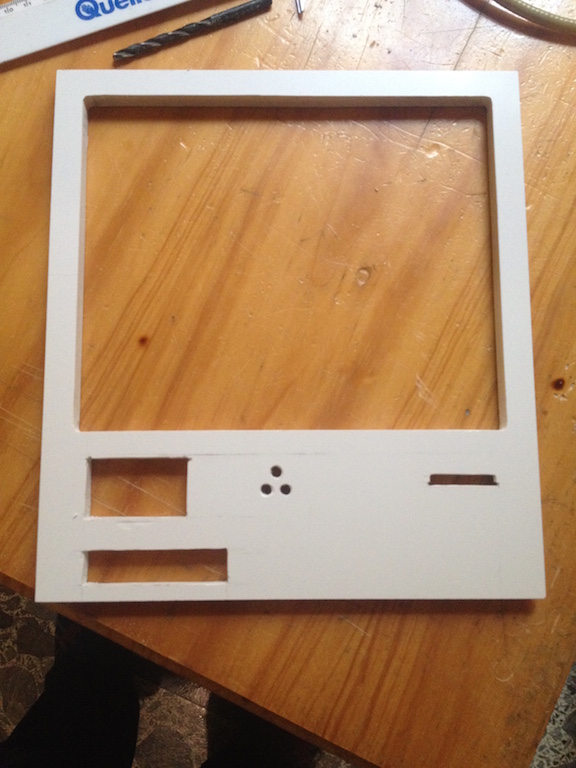

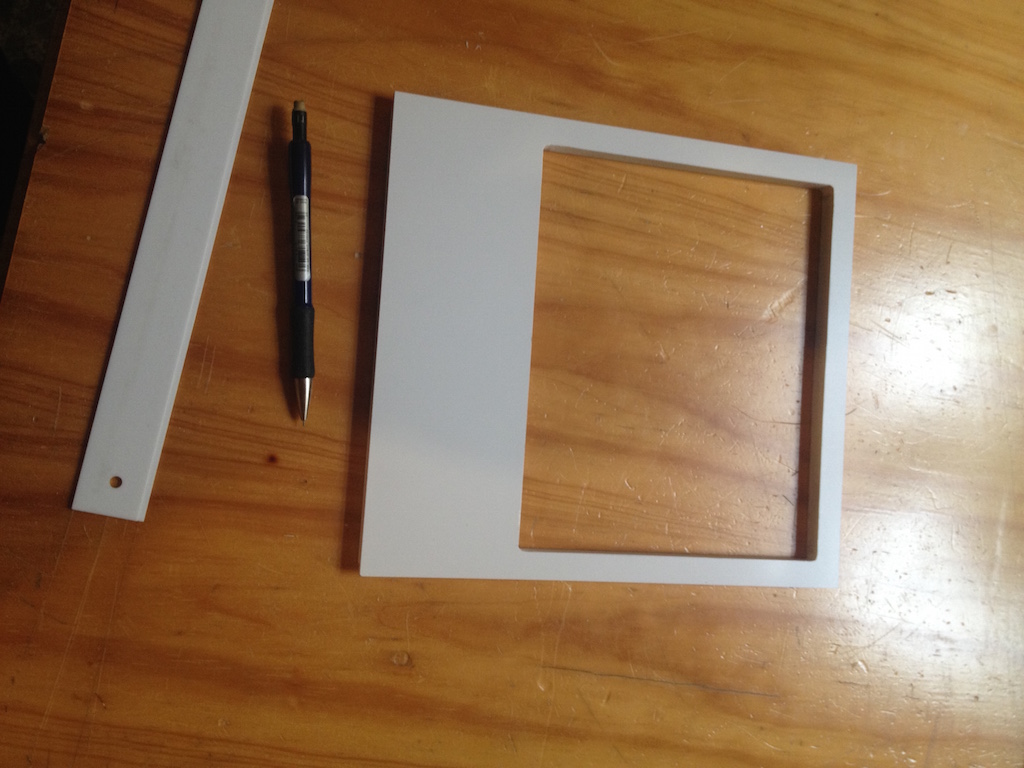

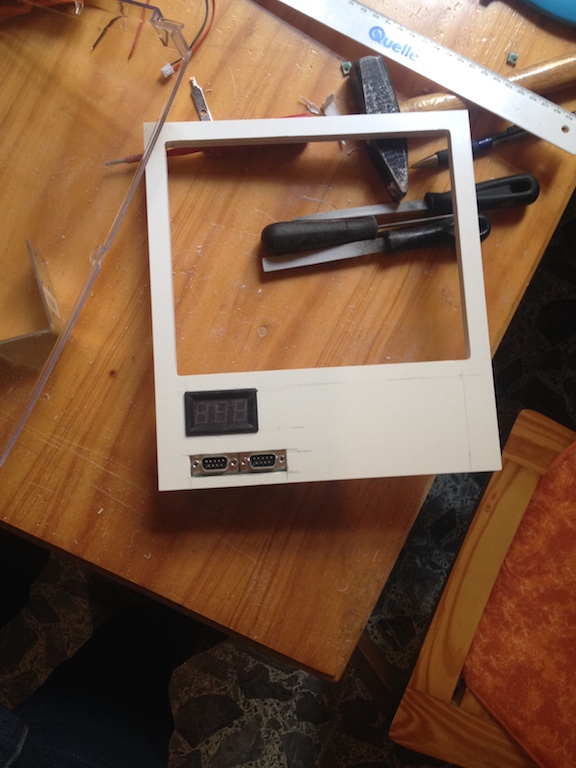

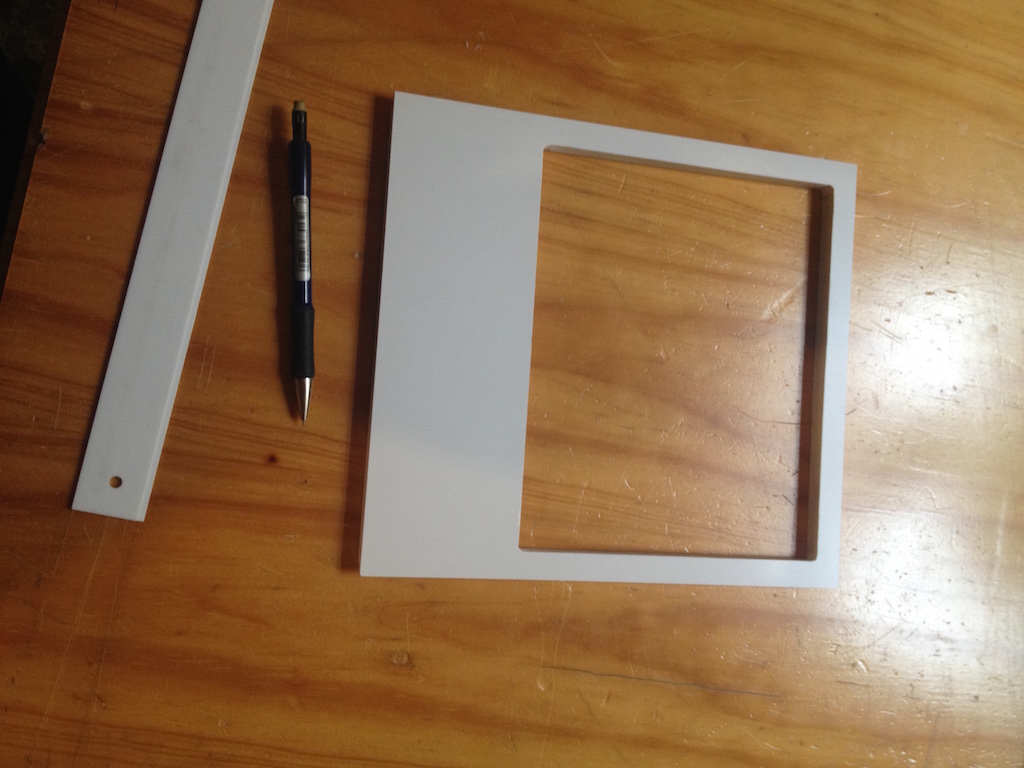

Nachdem die Maße des Gehäuses festgelegt sind, beginnt die Arbeit mit der Frontplatte, hier der Ausschnitt für den Monitor

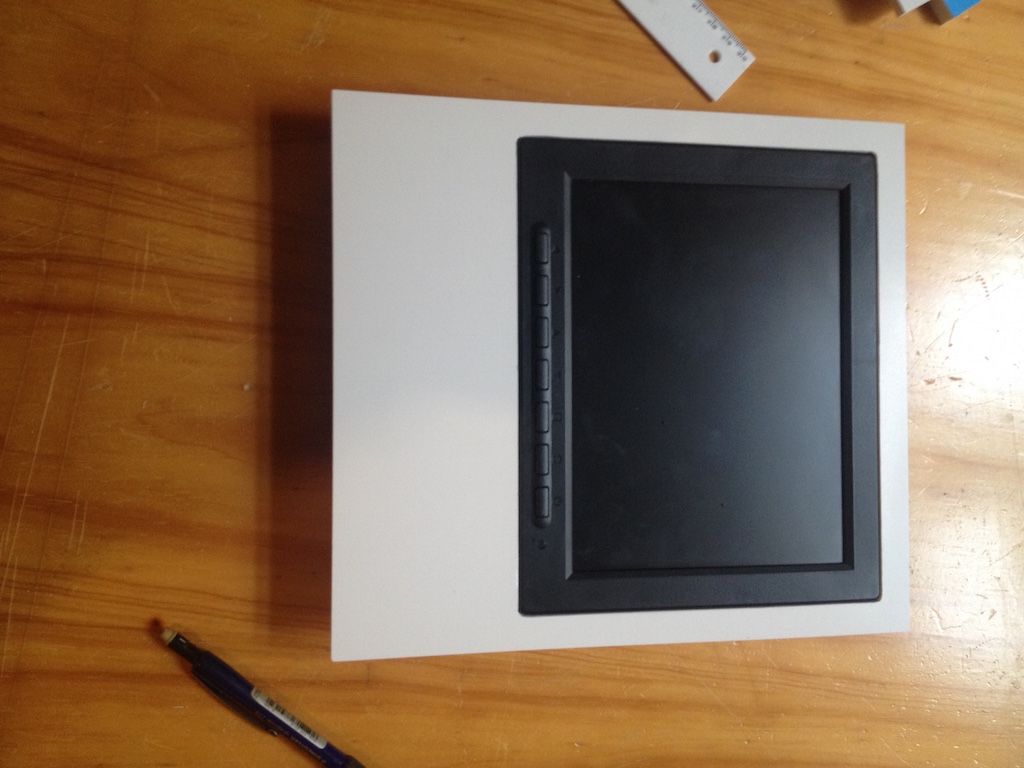

Sieht schon recht gut aus, nach etwas Nachbehandlung passt der Monitor.

Weiter geht's...

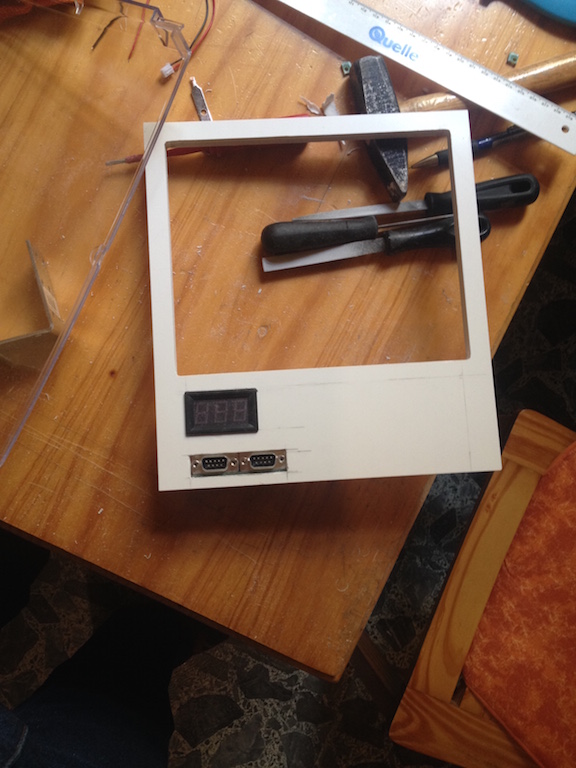

-eine Spannungsanzeige soll rein
-die Joystickanschlüsse leicht zugänglich ->nach vorn

-die drei LED's der Propeller werden in Form des Hive-Logo's platziert, müsste cool aussehen
-dann kommt der SD-Karten-Slot

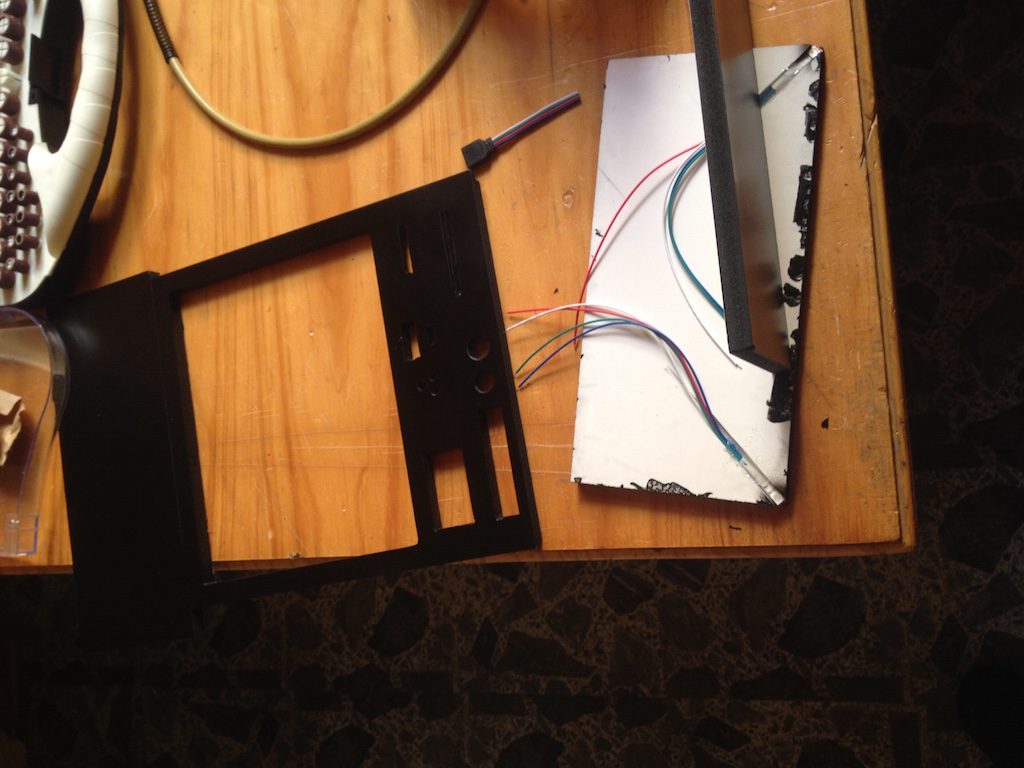

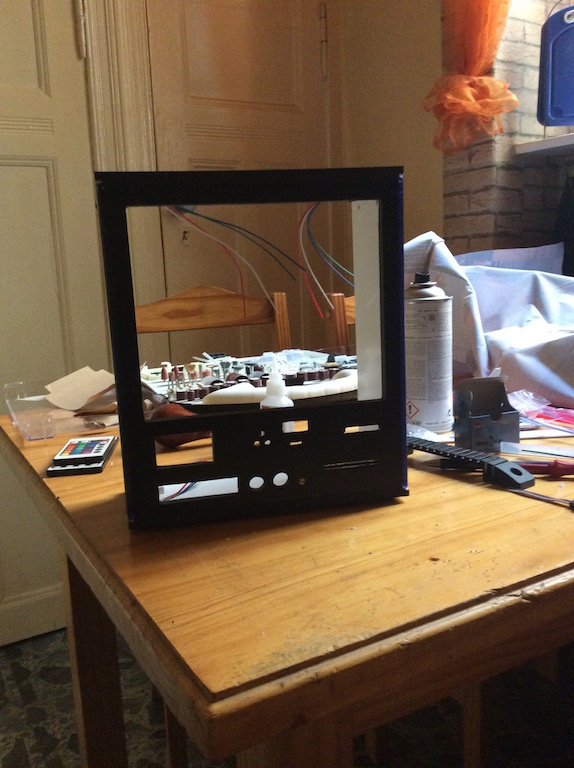

-nachdem alle Öffnungen ausgedrehmelt sind, wird die Frontplatte schwarz gespritzt
-als besonderer Clou, sollen beleuchtete Acrylstäbe rechts und links am Gehäuse mit LED's beleuchtet werden
-zu diesem Zweck wurden in der Boden- und Deckel-Platte Nuten eingefräst, die die LED's aufnehmen sollen

-soweit passt alles
-im Bild rechts ist der Acrylstab zu sehen

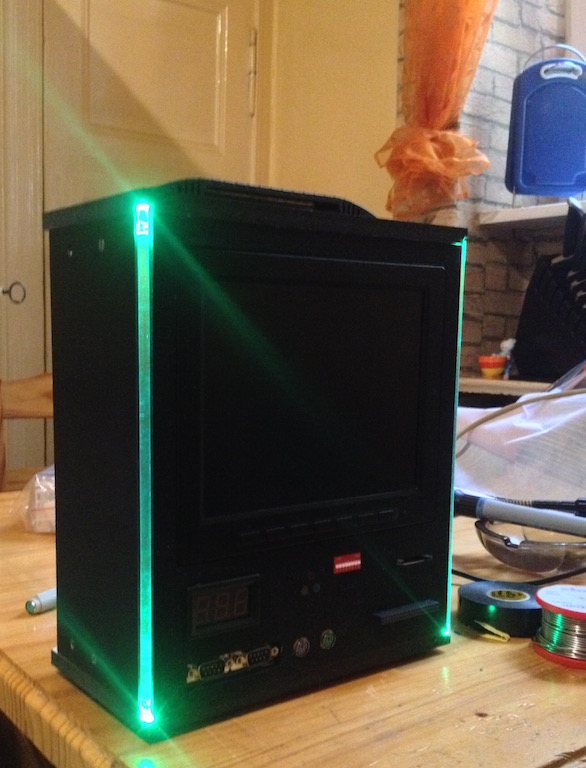

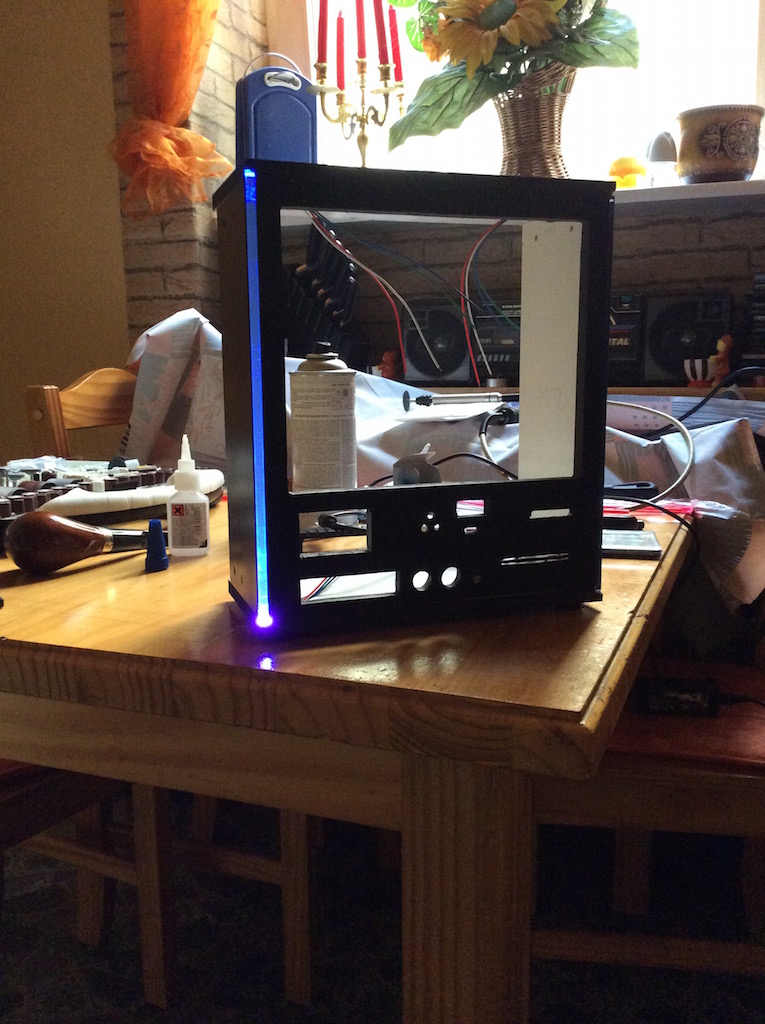

-ein erster Test muss sein, muss doch gucken, wie die Acrylstäbe wirken
-leider ist der LED-Controller defekt, die Farbe BLAU wird nicht abgeschaltet, dadurch sind keine richtigen Farbübergänge möglich, muss ich einen neuen besorgen
... aber cool sieht es trotzdem aus

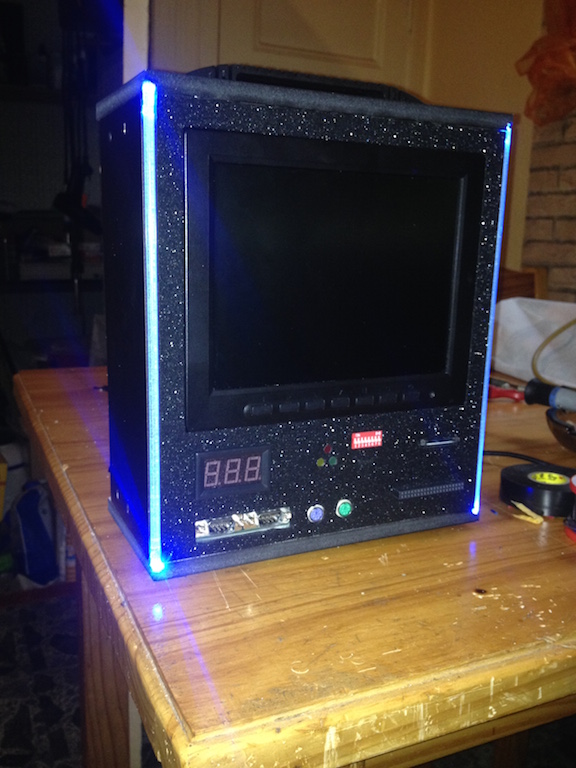

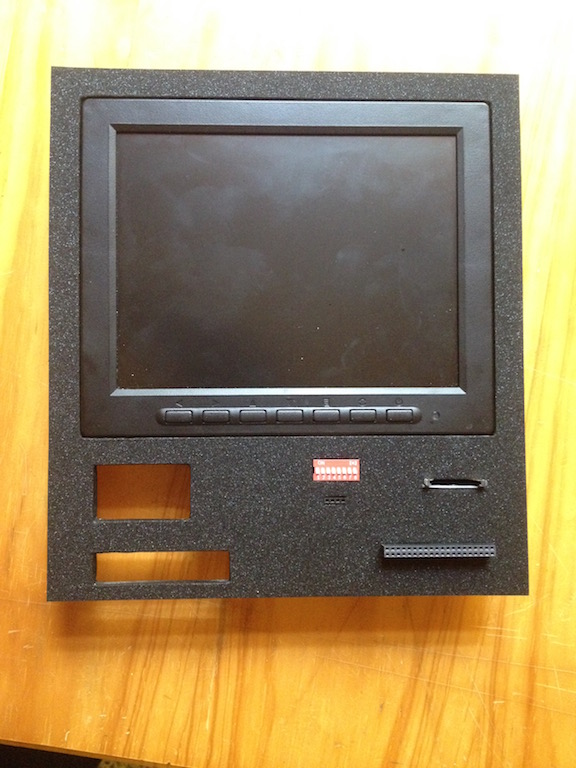

Nun bekommt die Frontplatte schwarze Folie mit Diamanteffekt verpasst, sieht edel aus und kaschiert kleine Ungenauigkeiten bei den Durchbrüchen.

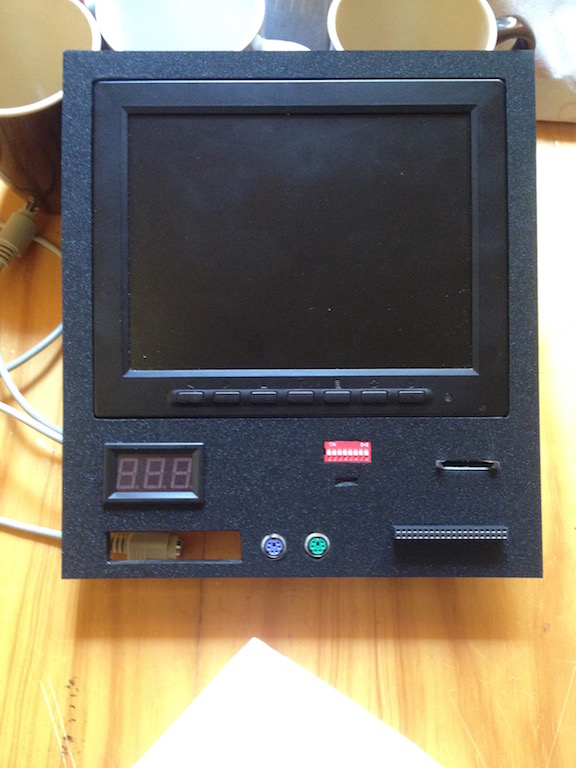

Nach und nach nimmt das Ganze Gestalt an

[PIC18F2550]

Hee das sieht gut aus.

Da haben wir doch schon das erste Exponat für das Treffen 2016

[zille9]

Bis dahin sollte der Cube fertig sein
Ist aber noch ein ganzes Stück Weg zu gehen. Ich will das Projekt auch dazu nutzen, neue Hardware-Ideen auszuprobieren. In Planung ist zum Beispiel eine 4MB RAM-Karte, die aus 3,3V-Typen besteht und den vorhandenen Hive-Ram ersetzt. Um das Handling nicht zu kompliziert zu machen, werden 512kB-Blöcke im Bereich $80000-$FFFFF eingeblendet. Außerdem sind die Ram's batteriegepuffert. Ist aber alles noch auf dem Reißbrett und noch ungetestet.
Erst mal das Gehäuse, dann sehen wir weiter

[Micha]

Die Idee finde ich WOW!!!!!

Ist das das 640x480 pixel Display was es bei Pollin für ca. 50 Euro gibt?

[zille9]

Ist das das 640x480 pixel Display was es bei Pollin für ca. 50 Euro gibt?

Nein, das ist einer der Monitore, die ich in Garitz dabei hatte (8 Zoll 4:3 in der Bucht für 45€ geschossen)

[BorgKönig]

da hat mir zille doch glatt meine idee geklaut ich hatte auch vor, mir ein all-in-one hive zu bauen... nur, ich hab kein 3d drucker oder so...

auf jedem, geiles teil. mehr davon

[zille9]

Na wenn das nicht cool aussieht

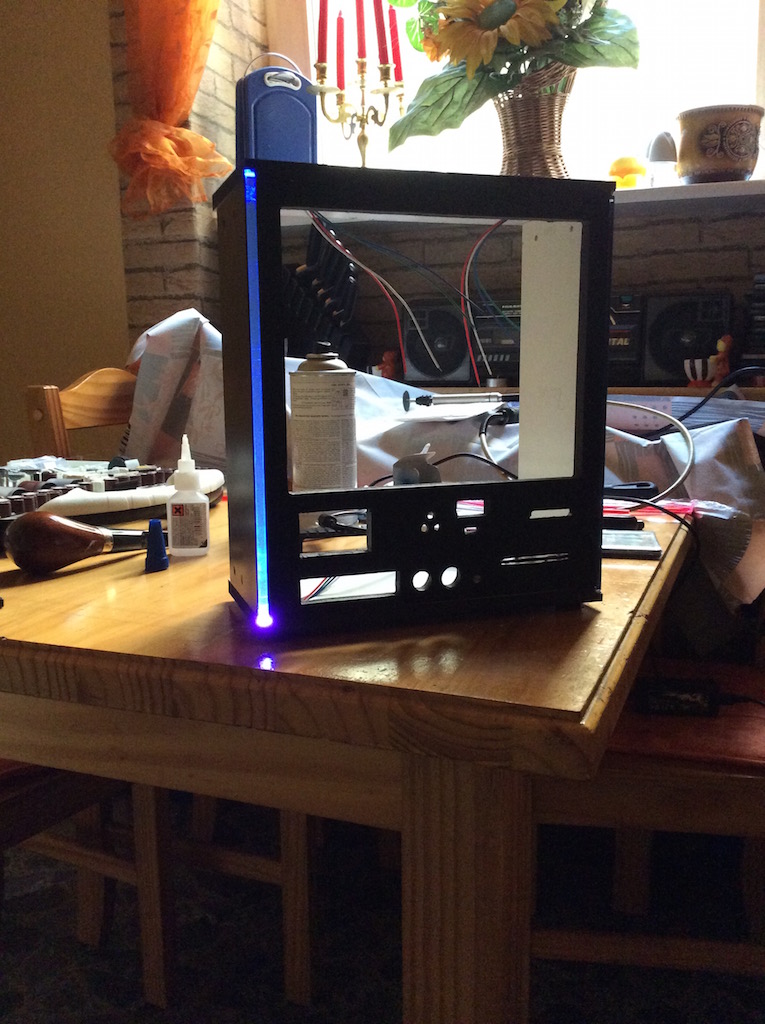

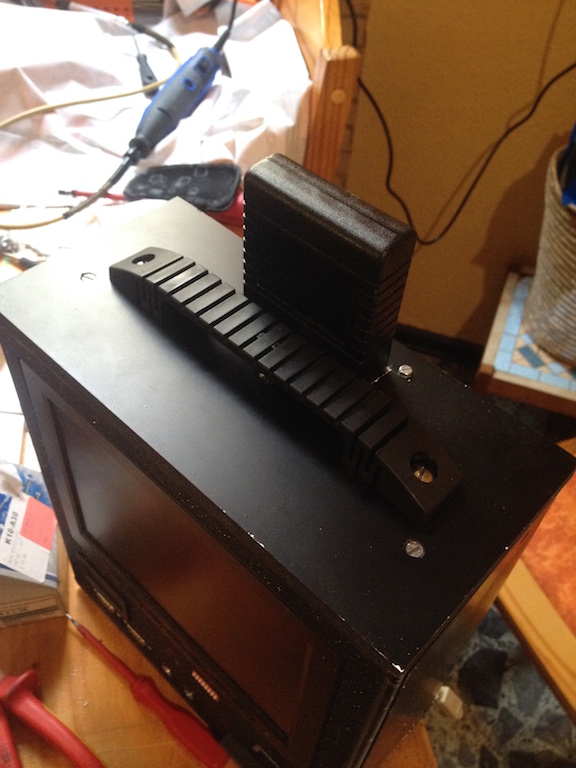

Das Gehäuse ist bis auf die Rückwand fast fertig, nur noch Zierleisten oben und unten, um die Kanten der Platten zu verdecken.
Aber nun kommt die Innenverdrahtung, das wird etwas dauern

[BorgKönig]

wofür brauchst du eigendlich die segment anzeige...?

[zille9]

Die Anzeige dient zur Kontrolle der "Systemspannung"
Ist zwar Kitsch, sieht aber cool aus, weil blau

[zille9]

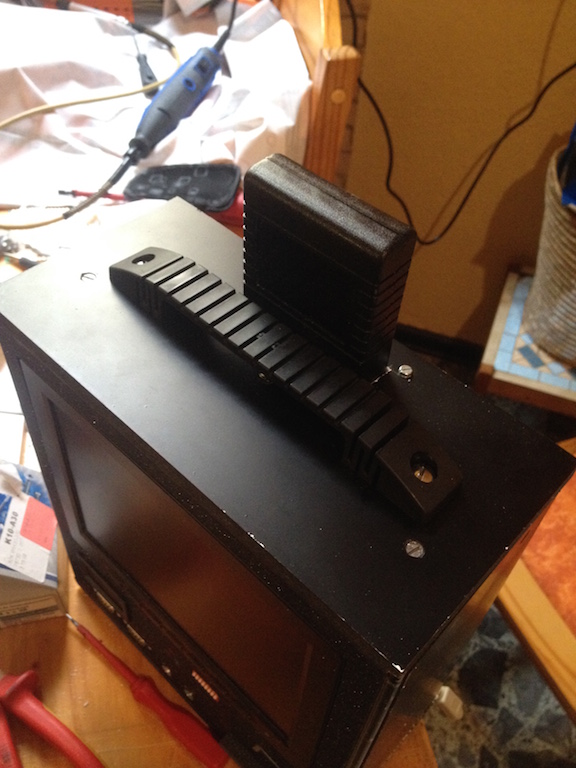

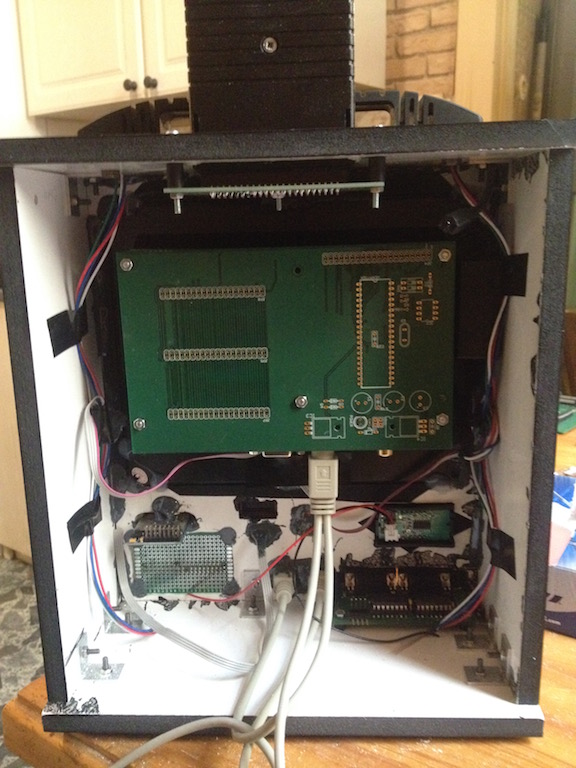

Da kam mir die Idee, ein Modulschacht, wie beim C64 wäre cool. So könnte man den Hive komplett mit neuer Software starten, 3 programmierte EEPROMS für die Propeller, die nach Art des Hydra-Boards automatisch die Hive-eigenen EEPROMS abschalten.

Da der eingebaute Monitor, Befestigungen für eine VESA-Halterung mitbringt, ist das der perfekte Platz, um die Hive-Platine aufzunehmen.
