"Gutes" Display für den Hive

[Zeus]

Wollte mal in die Runde fragen, was ihr für Displays am Hive hängen habt. Selbst habe ich momentan einen alten Flachbildschirm dran hängen.
Gerne hätte ich ein Display, welches sich für ein Projekt zusammen mit dem Hive in ein Gehäuse einbauen (und von diesem steuern) lässt.

Im Internet findet man bspw. ein recht günstiges von Pollin: http://www.pollin.de/shop/dt/NzUwOTc4OT ... _CVBS.html
Auch interessant, mit allen Schikanen, aber wahnsinnig teuer (für den Privatgebrauch): http://www.reichelt.de/LCD-Module-Touch ... P-TFT70ATP

[zille9]

Im Internet findet man bspw. ein recht günstiges von Pollin: http://www.pollin.de/shop/dt/NzUwOTc4OT ... _CVBS.html

Das Display kann ich nur empfehlen. Hab's schon mit dem Hive ausprobiert und funktioniert perfekt. Mein nächster Hive bekommt solch eine Anzeigetafel

[drohne235]

Seh ich richtig: Ist da auch ein Videoeingang dran?

[nubok]

Seh ich richtig: Ist da auch ein Videoeingang dran?

Ich denke schon:

• Video-Eingang (CVBS, PAL/NTSC)

Ebenso kann man es im Youtube-Video zu diesem Display sehen: https://www.youtube.com/watch?v=EJKjvlQU1DA

Aber was ich in der Beschreibung nicht sehe, ist ein Einbaurahmen; dies wäre sicherlich ganz praktisch für alle Leute, die wie Zeus das Display in ein Gehäuse bauen wollen.

[Zeus]

Habe das Display zwischenzeitlich ausprobiert.
Es braucht ein paar Sekunden um zu "booten". Dabei zeigt es einen Pollin-Schriftzug an.
Wenn es bereit ist, kann man es mit den Bedienknöpfen sehr schnell an/ausschalten bzw. die Signalquelle wählen. Der VGA-Eingang hat bei mir mit dem Hive gut funktioniert.
Mit einem einfachen Messgerät vor dem verwendeten Netzteil habe ich mal den Stromverbrauch gemessen:
5,5W im Betrieb
2,6W im Standby

[PIC18F2550]

Ja Zeus das Display ist gut und die Leistungsaufnahme hält sich in Grenzen.

Habe für Jemand mal eins in ein PC-Gehäuse gefrimelt.

Das einzige was mich daran stört sind 1024x600 Pixel. Das Format macht kein VGA Treiber (HIVE) so richtig, es wird immer umgerechnet so das die Pixel etwas verschwommen dargestellt werden bzw. es gibt schwarze Ränder.

[drohne235]

Funktioniert der Videoeingang auch am Hive?

[PIC18F2550]

Hallo,

Den Video-Eingang habe ich nicht getestet.
Wenn aber der Pixeltakt mit den 1024 Pixeln pro sichtbarer Zeilenbereich gleich ist sollte ein vernünftiges Bild Rauskommen.

Aber ich denke das er es wegen den krummen Werten skalieren wird und das ist für Bilder ausreichend aber für Text .

[TuxFan]

Moin moin!

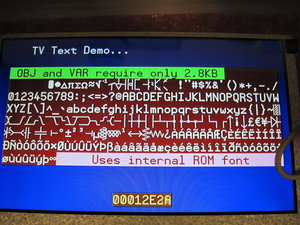

Mit standartmäßiger TV-Bestückung am Elderberry sieht es wie im Bild aus. Die leichte Farbverschiebung und die Interferenzlinien kommen durch die Kamera. Sie sind bei direkter Betrachtung nicht zu sehen. je nach Farbkontrast zwischen Hinter-/Vordergrund gibt es ganz leichte Geisterbilder dicht bei dem jeweiligen Zeichen. Zu sehen bei der Zeile mit dunkel brauner Vordergrundfarbe und pinkem Hintergrund. Bei dem Hintergrund würd ich auch rumgeistern.

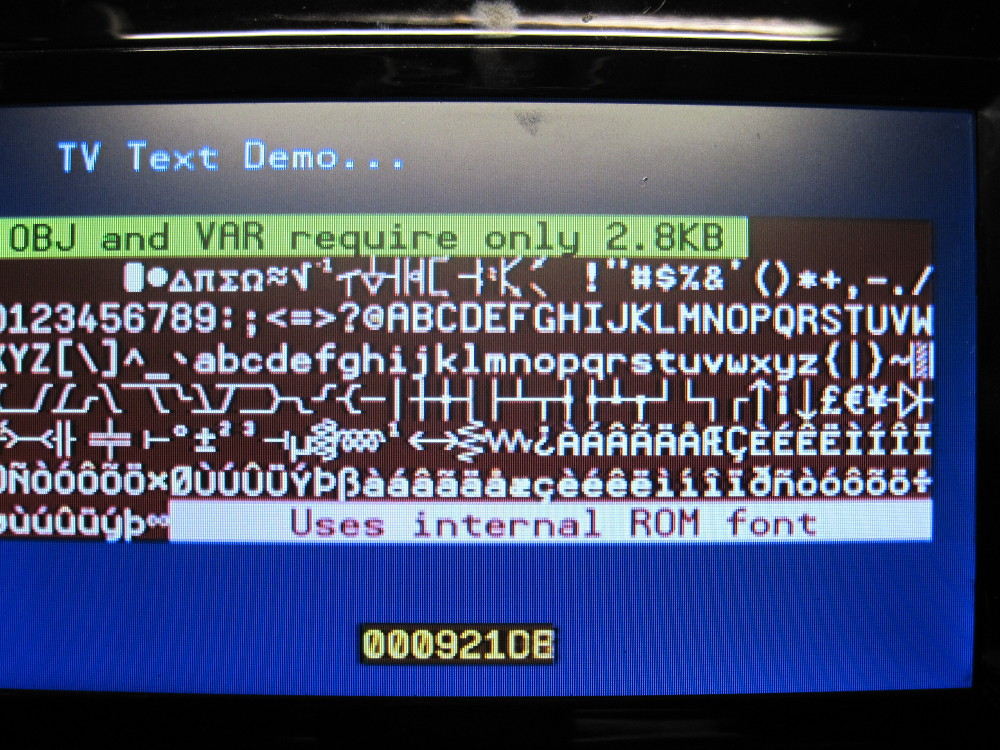

Zum Vergleich hab ich mal ein Bildschirmfoto meines kleinen tragbaren 7" Fernsehers beigefügt. Das Bild ist deutlich unschärfer als das vom Pollin Display.
Eine Testung am Hive ist mir im Moment zu viel Kabelverstöpselei. Aber ich denke da wirds ähnlich sein.
Gruß
TuxFan

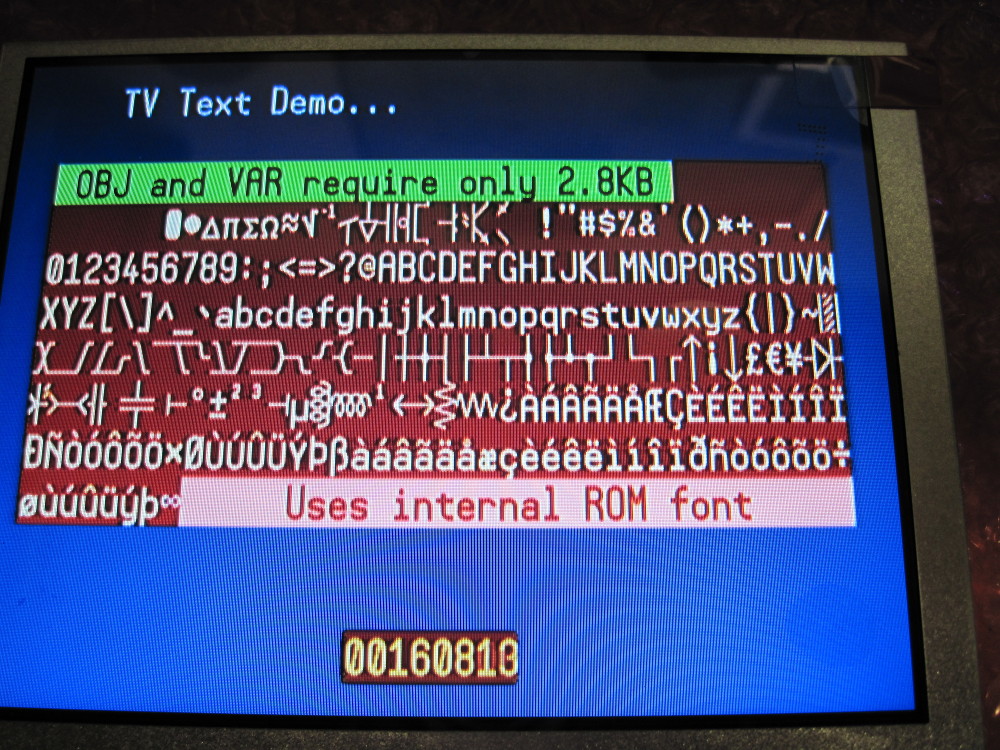

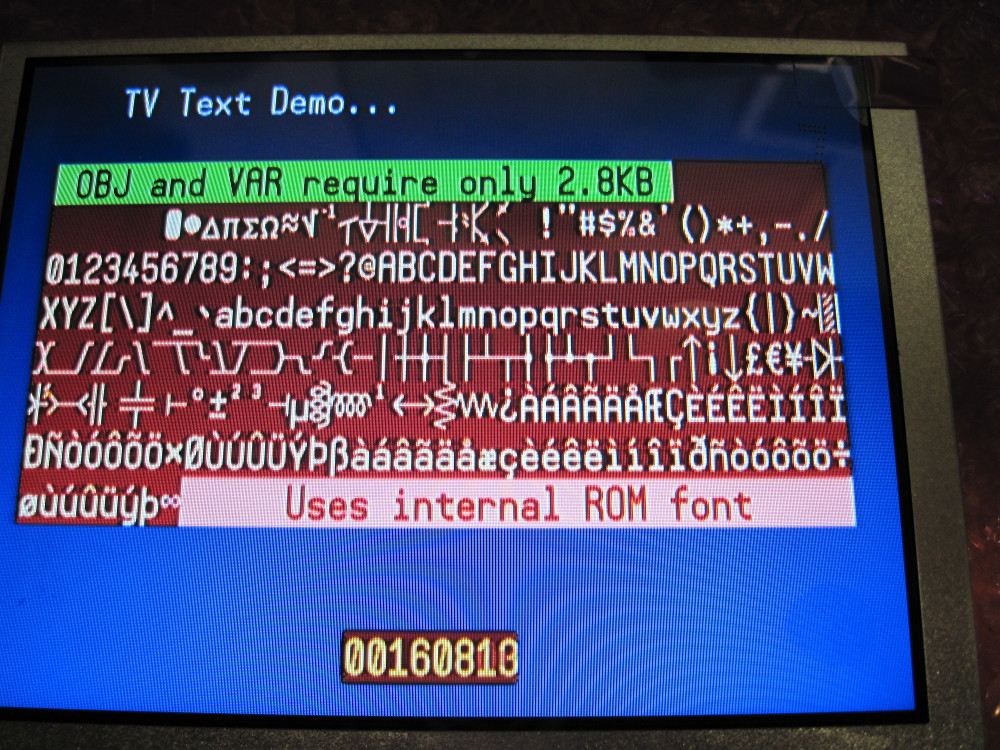

PS.: Hab noch gleich mein 5.6"Pollin Display angestöpselt. Das hat einen 640 x 480 Pixel 4 : 3 Auflösung. Kontrast, Helligkeit und Farbe stehen wie beim 7" Display auf jeweils 50%.

[drohne235]

Ohh, danke für die Infos! Lohnt sich also wirklich so ein Teil bei der nächsten Gelegenheit für eine spontane Bastelaktion mit einpacken zu lassen.
