Re: Propeller in 19"
Verfasst: Sa 26. Jul 2014, 09:28
2x CPU im syncronbetrieb.
Das wird dann wohl der erste Großrechner auf Propeller Basis
HIVE-Project
Retro Style Eigenbau Computer mit Parallax Propeller
https://www.hive-project.de/board/
Propeller in 19"
Seite 10 von 11
Re: Propeller in 19"
Verfasst: Sa 26. Jul 2014, 16:08
Persönlich halt ich dich für etwas größenwahnsinnig, aber trotzdem schön zu sehen wie es mit deinem Projekt vorangeht.
Das wird dann wohl der erste Großrechner auf Propeller Basis
Das wird dann wohl der erste Großrechner auf Propeller Basis
Re: Propeller in 19"
Verfasst: So 27. Jul 2014, 03:04
- VGA256 zum Testen bereit
- Es werde Farbe
- oder nicht
Mal sehen og ich aus dem Handbuch schlau werde.
Re: Propeller in 19"
Verfasst: So 27. Jul 2014, 11:21
Nach einem AUTO-Abgleich des Monitors dann das
Es sind genau 2 Probleme.
Der 1. ist gut zu erkennen das sind die kleinen schwarzen horizontalen Striche die die HSYNC stört und sich in den Versatz des Bildes wiederspiegelt.
Der 2. ist nicht ganz so gut zu sehen das ist ein schwacher schwarzer strich am linken Bildschirmrand der von oben nach unten durchläuft.
Dabei verursacht er ein Wackeln des Bildes in horizontaler richtung.(wie bei den alten TV-Geräten das "Netzbrummen")
Die Karte wurde bereits an anderen Monitoren unt Netzteilen getestet überall das gleiche Problem.
Es wurde auch auf Kurzschlüsse geprüft auch Fehlanzeige.
das sollte auch stimmen
<EDIT>Anhänge gelöscht</EDIT>
Der 1. ist gut zu erkennen das sind die kleinen schwarzen horizontalen Striche die die HSYNC stört und sich in den Versatz des Bildes wiederspiegelt.
Der 2. ist nicht ganz so gut zu sehen das ist ein schwacher schwarzer strich am linken Bildschirmrand der von oben nach unten durchläuft.
Dabei verursacht er ein Wackeln des Bildes in horizontaler richtung.(wie bei den alten TV-Geräten das "Netzbrummen")
Die Karte wurde bereits an anderen Monitoren unt Netzteilen getestet überall das gleiche Problem.
Es wurde auch auf Kurzschlüsse geprüft auch Fehlanzeige.
das sollte auch stimmen
Code: Alles auswählen
reg_dira long %0000_0011_1111_1111_0000_0000_0000_0000
reg_outa long %0000_0011_0000_0000_0000_0000_0000_0000
sync_vcfg long %0_01_1_0_0_000_00000100000_011_0_00000011 '%0_01_1_0_0_000_00000100000_001_0_00000011 ' P24,P25 Vsync, Hsync
vid_vcfg long %0_01_1_0_0_000_00000100000_010_0_11111111 ' P16-P23 RRRGGGBB data
Re: Propeller in 19"
Verfasst: Mo 28. Jul 2014, 10:47
Ok ich brauch erstmal eine Funktionierende VGA Ausgabe also weder ich die 256 Farbvariante erstmal durch die 64 Farbvariante austauschen.
Das Teil hol ich mir von meinem KC85 Project. Mal sehen vieleicht kann ich das auch auf 256 Farben aufbohren
Das Teil hol ich mir von meinem KC85 Project. Mal sehen vieleicht kann ich das auch auf 256 Farben aufbohren
Re: Propeller in 19"
Verfasst: Mo 28. Jul 2014, 22:41
koroneko war wieder mal schneller
und dieser Treiber geht
Das übliche problem mit der Phase ist auch hier wieder zu finden.
zum Glück aber nicht so gravierend wie bei verschiedenen anderen Treibern.
Das werde ich aber später suchen. Erstmal mus der eigentliche Treiber von SPIN-Teil gelöst werden damit ich ihn verwenden kann.
und dieser Treiber gehtzum Glück aber nicht so gravierend wie bei verschiedenen anderen Treibern.
Das werde ich aber später suchen. Erstmal mus der eigentliche Treiber von SPIN-Teil gelöst werden damit ich ihn verwenden kann.

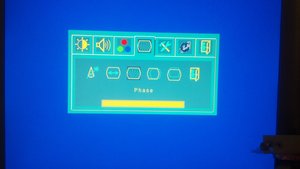

- schnelle Problembeseitigung
Re: Propeller in 19"
Verfasst: Di 29. Jul 2014, 00:17
Entwarnung das lag am Monitor (Altersschwäche).
Nach einer Stunde konnte ich die Autotaste benutzen und das Bild stand wie eine Eins.
Nach einer Stunde konnte ich die Autotaste benutzen und das Bild stand wie eine Eins.
Re: Propeller in 19"
Verfasst: Fr 1. Aug 2014, 21:46
Eine erschreckende Erkenntnis:
Mit SimpleIDE
Program size is 13216 bytes
Mit BST
Program size is 13200 bytes
nicht viel optimiert.
In dem Binary File von SimpleIDE kam der Lizensstring nicht vor warscheinlich ist das vom Loaderprogramm.
Mit SimpleIDE
Program size is 13216 bytes
Mit BST
Program size is 13200 bytes
nicht viel optimiert.
In dem Binary File von SimpleIDE kam der Lizensstring nicht vor warscheinlich ist das vom Loaderprogramm.
Re: Propeller in 19"
Verfasst: Sa 2. Aug 2014, 08:09
Die Aktuelle größe des VGA Treibers ohne SPIN während der Laufzeit.
Zum Starten wird noch SPIN benötigt zur Laufzeit belegt der Bereich der Viedeospeicher.
Program size is 3384 bytes
Der Zeichensatz muss noch verschoben werden und das Businterface mit der Anbindung muss auch noch gemacht werden.
Tastatur und Maus sind noch weit weit weg.
Zum Starten wird noch SPIN benötigt zur Laufzeit belegt der Bereich der Viedeospeicher.
Program size is 3384 bytes
Der Zeichensatz muss noch verschoben werden und das Businterface mit der Anbindung muss auch noch gemacht werden.
Tastatur und Maus sind noch weit weit weg.
Re: Propeller in 19"
Verfasst: So 3. Aug 2014, 21:48
Jetzt kann ich mich um das Businterface kümmern
