Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: So 24. Jun 2012, 11:35
von PIC18F2550
-
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: So 24. Jun 2012, 13:32
von PIC18F2550

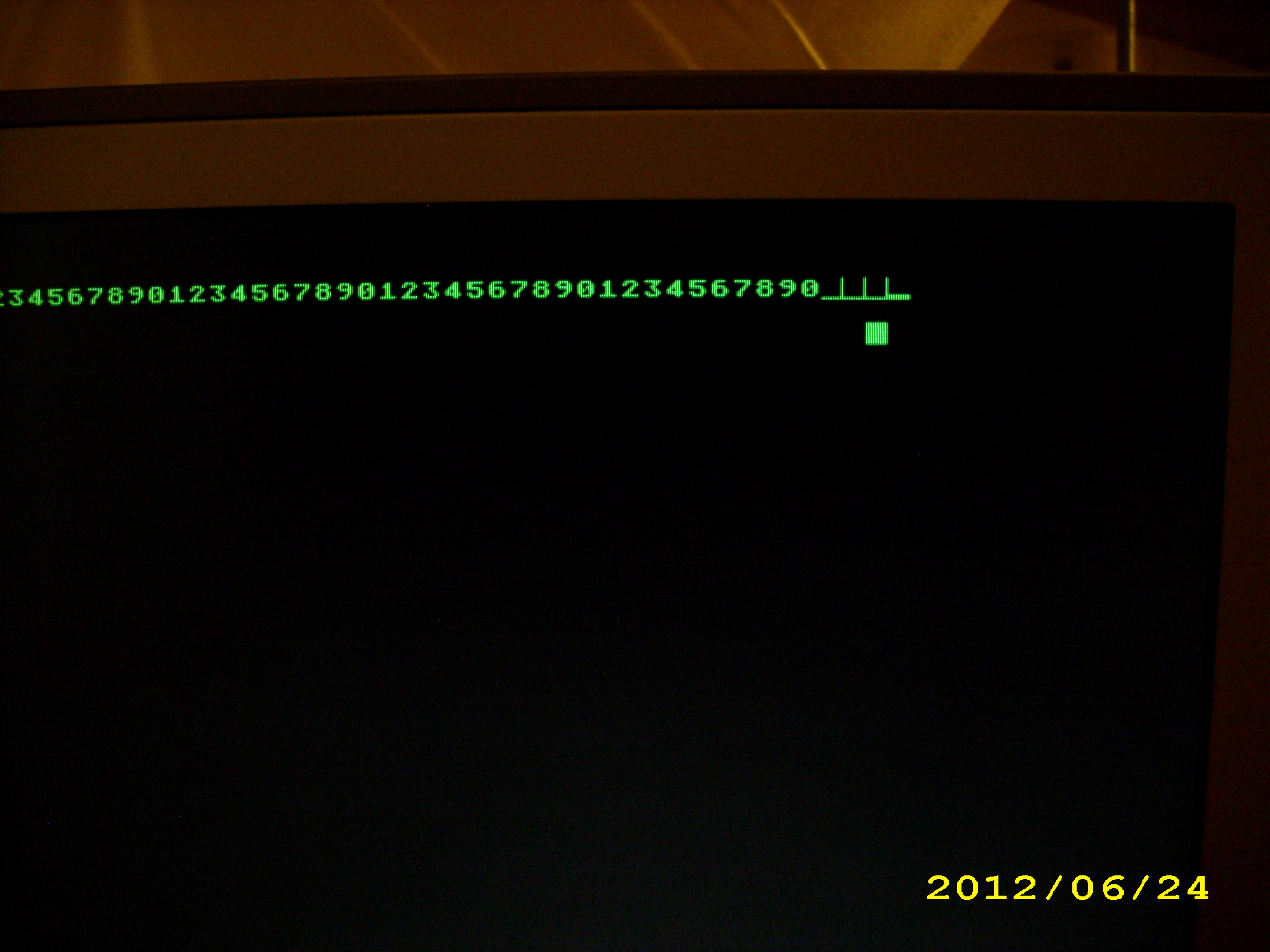

Regime sendet &c8 als backspace anstelle von $08.
in reg-ios.spin wird aber ein $08 ordnungsgemäß gesendet
Ursache ist warscheinlich unterschiedliche Tastaturtreiber
Code: Alles auswählen
'' 1C0 Left Arrow
'' 1C1 Right Arrow
'' 1C2 Up Arrow
'' 1C3 Down Arrow
'' 1C4 Home
'' 1C5 End
'' 1C6 Page Up
'' 1C7 Page Down
'' 1C8 Backspace
'' 1C9 Delete
'' 1CA Insert
'' 1CB Esc
'' 1CC Apps
'' 1CD Power
'' 1CE Sleep
'' 1CF Wakeup
Code: Alles auswählen
CrsLt = $02E4 '←
CrsRt = $03E6 '→
CrsUp = $04E8 '↑
CrsDn = $05E2 '↓
CrsHm = $06E7 '◀
CrsEn = $07E1 '▶
PgUp = $A0E9 '
PgDn = $A2E3 '
Bksp = $00C8 'È
Del = $BAEA '
Ins = $BBE0 '
Esc = $001B '
Apps = $CC00 'Ì
Power = $CD00 'Í
Sleep = $CE00 'Î
WkUp = $CF00 'Ï
Da bau ich dort besser eine Convertierung ein.
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: So 24. Jun 2012, 13:33
von PIC18F2550
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: So 24. Jun 2012, 21:23
von PIC18F2550
Ich weis nicht wo das herkommt.
ich habe schon bel-keyb.spin verwendet das gleiche Problem.
mal in ruhe darüber nachdenken.
Datenstrom auf dem BUS beim starten 1. Teil.
Datenstrom auf dem BUS beim starten 2. Teil.
Am Ende wird es wol darauf hinauslaufen, das ich einen kompletten Treiber, nur für Spiele mache, und so das Problem umgehen werde.
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: Mo 25. Jun 2012, 15:14
von PIC18F2550
Also es kommt ein Komlettmodul mit VGA, Keybord und Maus.
Die Schnittstelle verwendet zwar die port's aber die Daten werden eine andere Bedeutung haben.
Administra bleibt so wie der EEPROM ist.
Für regnatix wird ein Grundmodell für Spiele erstellt das den neuen VGA-Treiber ansteuern kann.
Regime kann dann das Grundmodell starten und das Grundmodell kehrt am Ende zu regime zurück.
Auszug vom neuen Treiber
Code: Alles auswählen
a := startm(bini#BEL_MOUSED, bini#BEL_MOUSEC)'mausport starten
a := startk(bini#BEL_KEYBD, bini#BEL_KEYBC, %0_000_000, %01_01000) 'tastaturport starten
a := startv(@screen, @ckx, @sync) 'start vga text driver
if (a)
xchr($FE)
xstr(string("(c)PIC18F2550 VGA 80x60, COLOR 16/16 RASTER 8x8 Treiber fuer HIVE r48/n"))
xstr(string("Z1013.A2 Zeichensatz/n"))
waitcnt(clkfreq * 2 + cnt)
case par_mpresent
0 : xstr(string("no mouse connected/n"))
1 : xstr(string("two-button or three-button mouse/n"))
2 : xstr(string("three-button scrollwheel mouse/n"))
3 : xstr(string("five-button scrollwheel mouse/n"))
case -par_kpresent
true : xstr(string("keybord connected/n"))
False: xstr(string("no keybord connected/n"))
waitcnt(clkfreq * 4 + cnt)
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: Mo 25. Jun 2012, 19:43
von PIC18F2550
Also die datenströme sind i.O.
Woher das $C8 beim backspace stammt ist mir immer noch ein Rätzel.
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: Di 26. Jun 2012, 22:10
von PIC18F2550
Stand des Treibers : ersteinmal die Textverwaltung, Maus, Config...
Code: Alles auswählen
cmd := gc
if cmd > 0 ' > 0
xchr(cmd) ' textzeichen $01..$FF
else
cmd := gc
case cmd
'----------------------------------------- KEYBOARD
$01: 'io ' Tastaturstatus senden
$02: 'io ' Tastaturzeichen senden
$03: ' ' Statustasten ($100..$1FF) abfragen
$04: ' ' Keybord Kursorstatus lesen
$05: ' ' Keybordkursorstatus setzen
$06: ' ' Kursor von Windows lesen
$07: ' ' Kursor von Windows setzen
'----------------------------------------- MAUS
$10: ' ' Maus Kursorstatus lesen
$11: ' ' Maus Kursorstatus setzen
$12: 'io ' Maus position lesen(x,y,z)
$13: 'io ' Maus position setzen(x,y,z)
$14: ' ' Maus letzte click position (x,y,z)
'----------------------------------------- VGA-Textausgabe
$20: 'io ' clear Fenster
$21: 'io ' Kursor home im fenster
$22: 'io ' Kursor pos1
$23: 'io ' scrollup scrollt das Fenster nach oben
$24: 'xxx' scrolldown scrollt das Fenster nach unten
$25: 'io ' Kursor im Fenster backspace
$26: ' ' Tabulatortabelle setzen
$27: 'io ' tab im fenster setzen
$60: ' ' aktuelle Fenster Nummer lesen
$61: ' ' aktuelle Fenster Nummer setzen
$70: ' ' Fenster Schriftfarbe setzen
$71: ' ' Fenster Hintergrundfarbe setzen
'----------------------------------------- VGA-Zeichensatz
$80: 'io*' hive-logo ausgeben
$81: ' ' Ein Zeichen im Zeichensatz ändern
'----------------------------------------- CHIP-MANAGMENT
$F0: ' ' Config abfragen
$F1: 'io ' screeninit
$FF: 'io ' bellatrix neu starten
other:
b := Awindows
Awindows := 9
xstr(string("BUS-COMMAND-ERROR>00 "))
xstr(integerToHexadecimal(cmd,2))
xstr(string("<\n"))
repeat 2
waitcnt(clkfreq + cnt)
!outa[HBEAT] 'led blinken
Awindows := b
else ' LED Error meldung
waitcnt(clkfreq + cnt)
!outa[HBEAT] 'led blinken
Die Fuktionen habe ich mal rausgenommen.
Code: Alles auswählen
PRI xchr(a) ' ' ein Zeichen ausgeben
if (a == "\") & !(lchar[Awindows] == "\") ' Zeichen "\" zwischenspeichern
lchar[Awindows] := a
else
if (a == "\") & (lchar[Awindows] == "\") ' doppeltes "\\"
lchar[Awindows] := 0
if !(a == "\") and (lchar[Awindows] == "\") ' doppeltes "\?" Steuerzeichen
lchar[Awindows] := 0
case a
"n" : '\n newline
lchar[Awindows] := a
spalte[Awindows] := 0
if (zeile[Awindows] < eline[Awindows])
zeile[Awindows]++
else
zeile[Awindows] := eline[Awindows]
wordmove(@screen[sline[Awindows]*cols], @screen[(sline[Awindows]+1)*cols],(eline[Awindows]-sline)*cols) 'wordmove(dest,src,cnt)
wordfill(@screen[eline[Awindows]*cols], fcolor[Awindows] + hcolor[Awindows] + " ", cols)
else ' Zeichen 0..255 Ausgeben
lchar[Awindows] := 0
screen[spalte[Awindows] + zeile[Awindows] * 80] := fcolor[Awindows] + hcolor[Awindows] + a
spalte[Awindows]++
if spalte[Awindows] >79
spalte[Awindows] := 0
zeile[Awindows]++
if (zeile[Awindows] > eline[Awindows])
zeile[Awindows]--
wordmove(@screen[sline[Awindows]*cols], @screen[(sline[Awindows]+1)*cols],(eline[Awindows]-sline)*cols) 'wordmove(dest,src,cnt)
wordfill(@screen[eline[Awindows]*cols], fcolor[Awindows] + hcolor[Awindows] + " ", cols)
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: So 1. Jul 2012, 00:58
von PIC18F2550
Und er werde Farbe.
1. Versuch Text mit Farbattributen zu übertragen.
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16
Verfasst: So 1. Jul 2012, 19:16
von PIC18F2550
Im speedtest ist diese version nicht der Hammer.
Daher Planänderung.
Es gibt keine Comandosignatur ($00) mehr. dammit verschwinden die texte in der Commandostruktur.
da die texte nicht die Masse sind ist das akzeptabel.
Objekte kommen direkt in Bellatrix und werden nur noch von Regnatix angewiesen wo und wie darzustellen.
Re: VGA 640x480@60Hz 80x60(8X8) char Color16/16 für Spiele
Verfasst: Sa 29. Sep 2012, 17:17
von drohne235
@PIC: Der Font ist doch 8x8 Pixel? Hast du mal einen Quelltext zum extrahieren, ich bräuchte mal so einen Font für den G1-Treiber. Mal schauen, ob das noch auf dem TV lesbar ist.
