Propeller in 19"

[PIC18F2550]

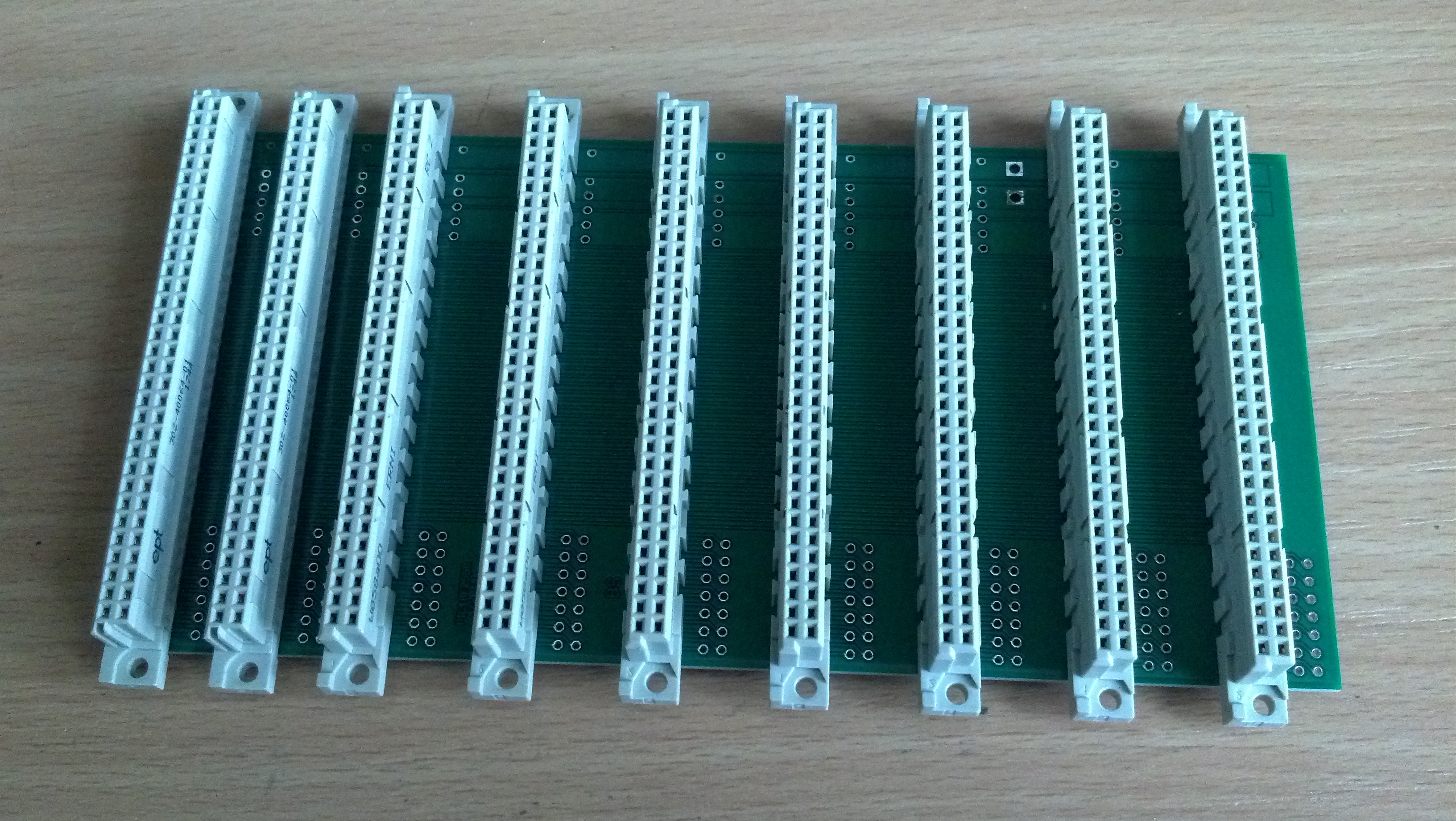

Alle Teile sind da.
Jetzt heist es erstmal brutzeln.

[PIC18F2550]

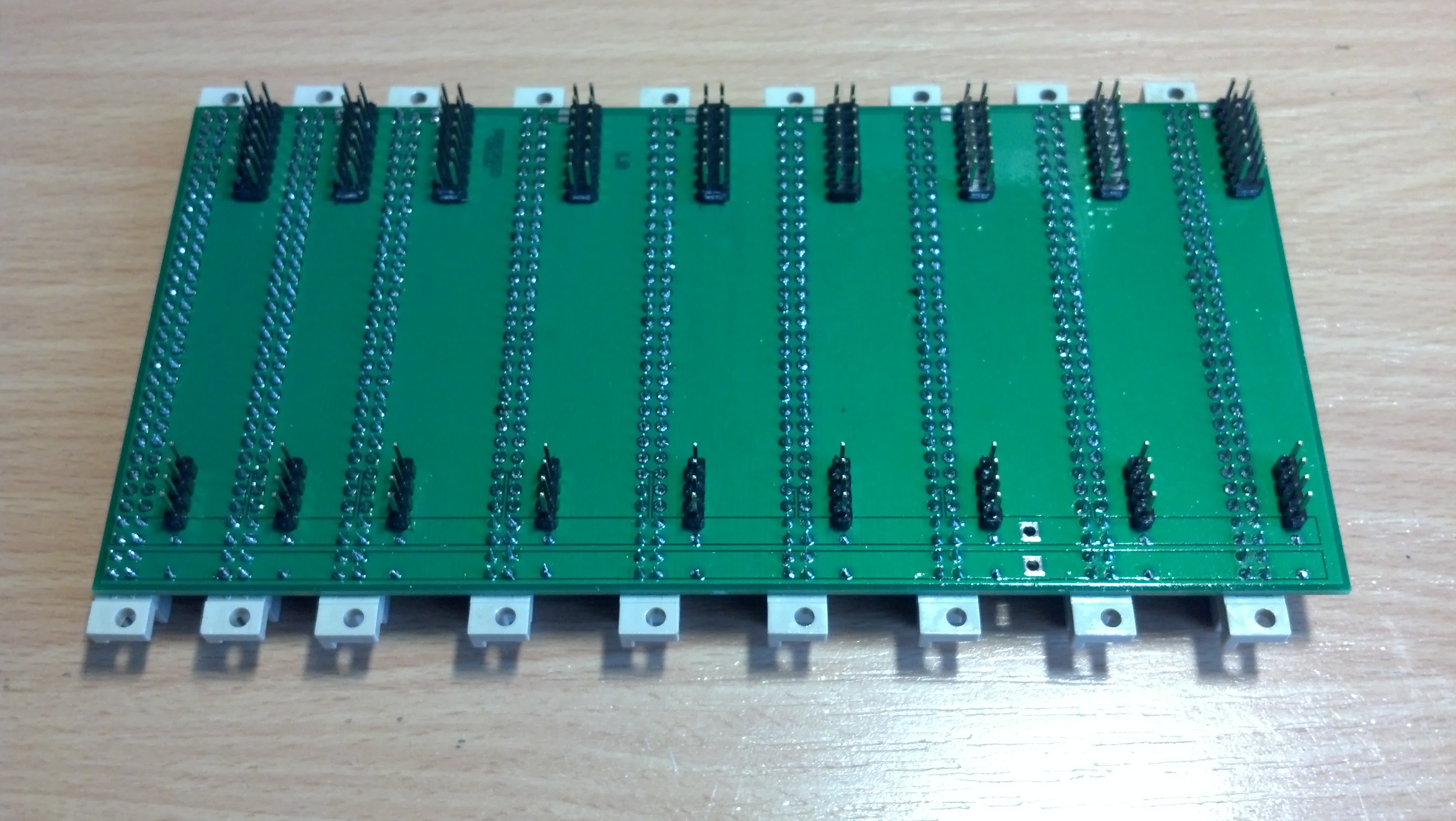

Die Rückwand ist jetzt fertig und kann in das Rack eingebaut werden

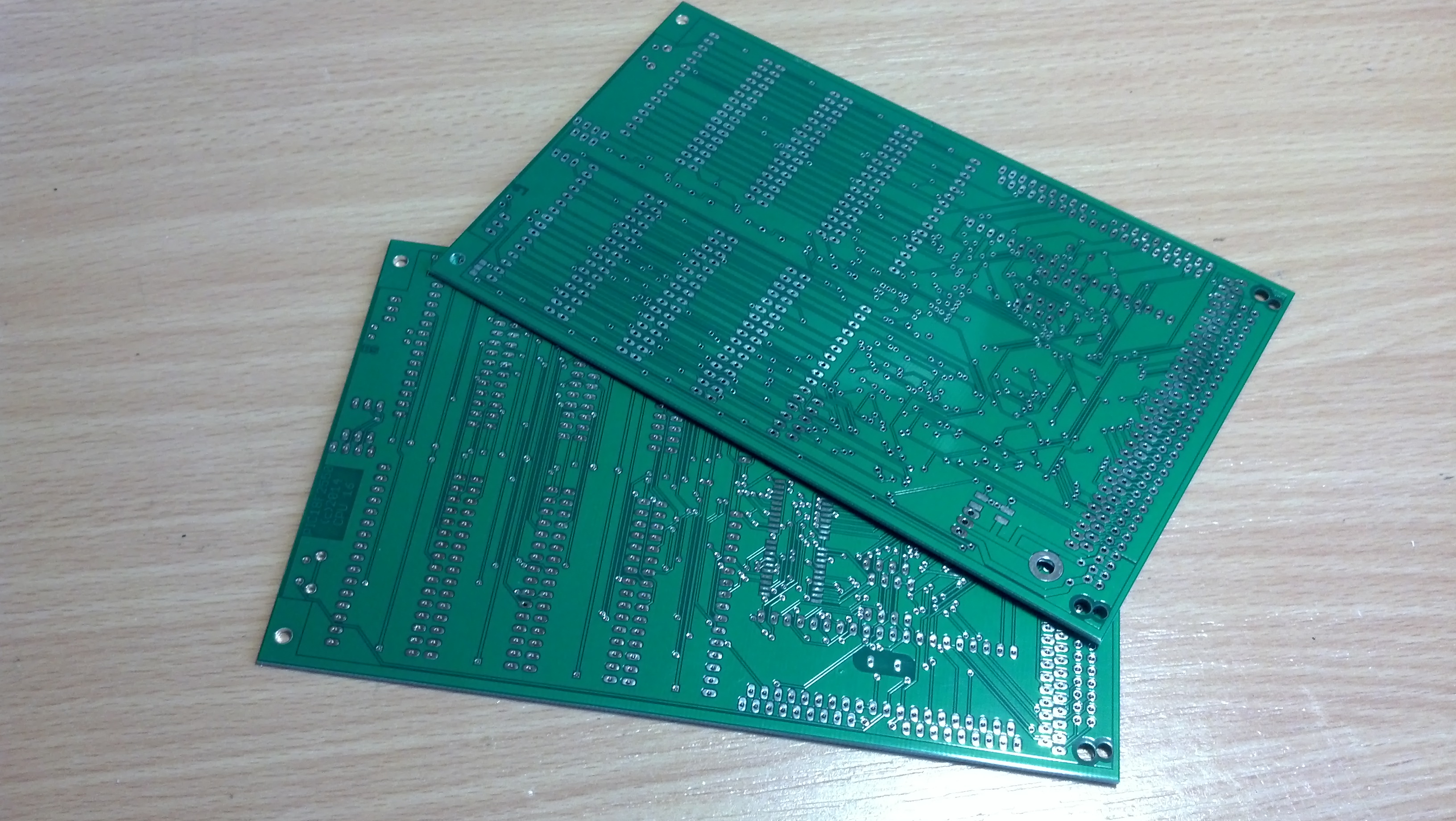

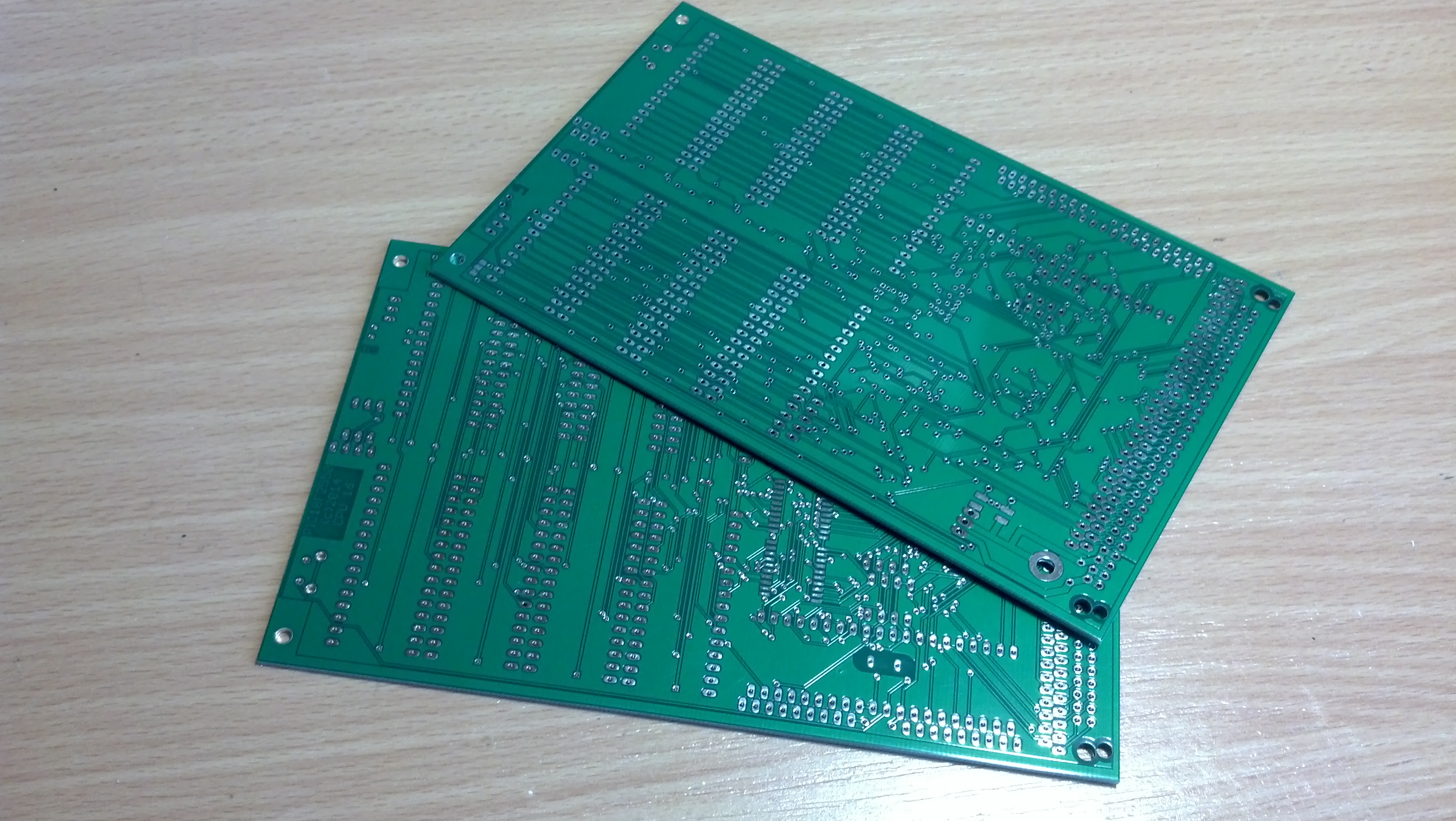

Das geht ja wie beim Brezelbacken heute ist die CPU-Karte eingetroffen genauer gesagt zwei. .

Jetzt muss ich noch die BOM vervollständigen und dann ab zu Reichelt.
EDIT :

CPU_16S.bom.txt

(5.9 KiB) 502-mal heruntergeladen

[PIC18F2550]

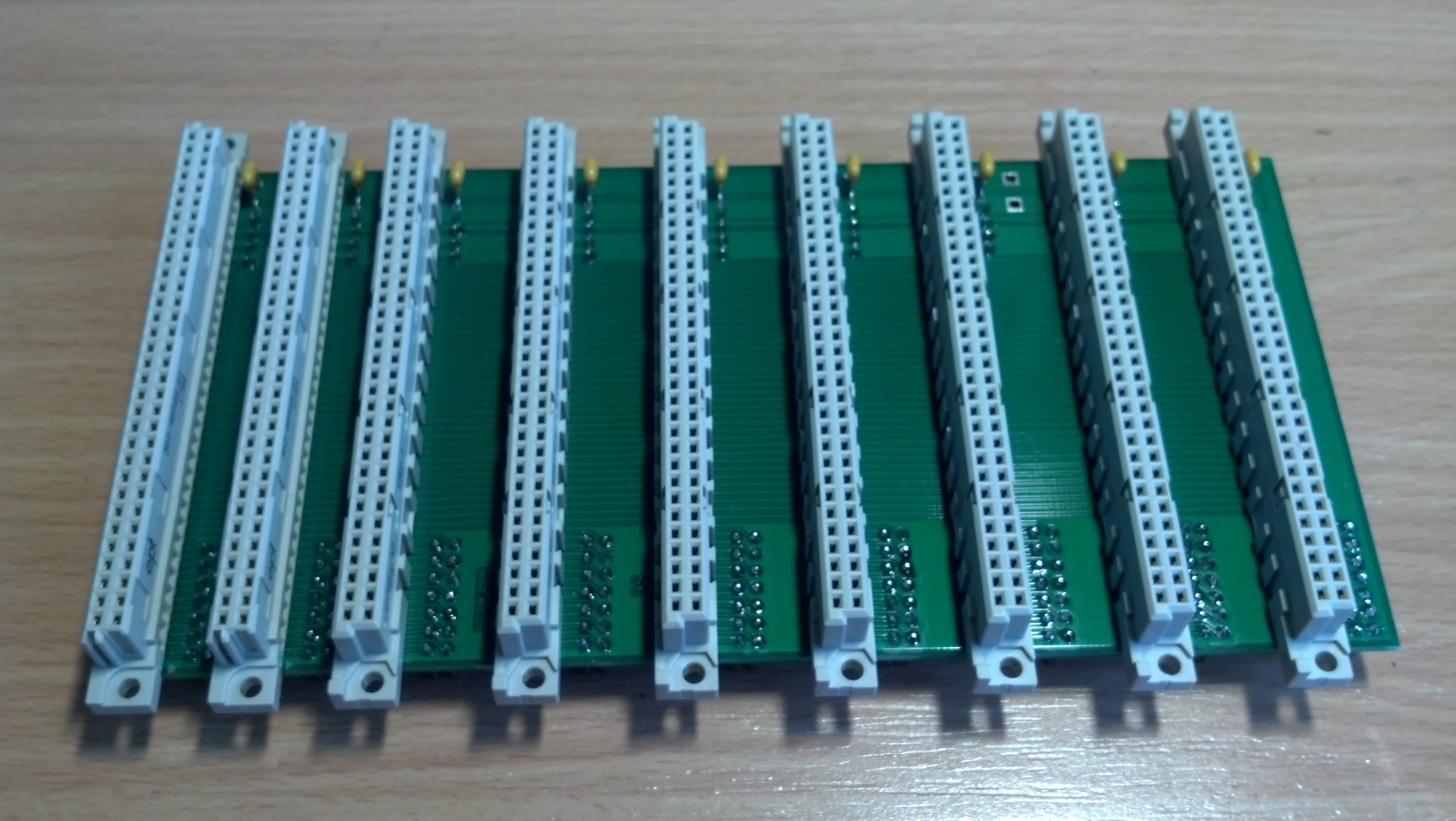

So der Rückwandbus ist im Rack und Passt.

Die Bestellung für die zwei CPU-Karten ist mittlerweile auch schon raus.

Jetzt muß nur noch der SRAM rann mit den 20€ Versand nicht gerade freundlich.
Muss mal noch ein Bisschen suchen was es noch gibt mal sehen.

Habe mal die Beiträge in 1 Aktualisiert.

[PIC18F2550]

Hallo zille9

Hallo Pic,
Ich hab die Speicher hier geordert, billiger wird's leider nicht (was zumindest DIP-Format angeht)
http://de.mouser.com/Search/ProductDeta ... 4008-55PCN
Gibt auch sonst schöne Sachen dort

Ich habe dort nichts zum Thema Steuer gefunden.

Code: Alles auswählen

GESAMTWARENKOSTEN:	 67,68 €
VERSANDKOSTEN:			0,00 €
Bestellsumme:			67,68 €

Währen da die 67,68€ das was ich am Ende zahlen muss?

[zille9]

Währen da die 67,68€ das was ich am Ende zahlen muss?

Hab gerade meine letzte Bestellung angesehen, die war mit 67,00€ Versandkostenfrei. Hinzu kamen aber noch 19% Märchensteuer (also in Deinem Fall 12,86€).

[PIC18F2550]

Danke zille9,

da weis ich wehnigstens was nächsten Monat auf mich zu rollt .
Für diesen habe ich mein Kontigent so wie so schon Überzogen.

Ach so wie lange mustest Du warten bis die Schips an die Tür klopften?

[zille9]

Ach so wie lange mustest Du warten bis die Schips an die Tür klopften?

Weis ich nicht mehr genau, ich glaube 1-2 Wochen

[PIC18F2550]

Ok da schupse ich mal am Montag die Bestellung an.

[PIC18F2550]

Die VGA KArte nähert sich auch schon langsam dem Entwichkungs Ende.

Da ich keinen Viedeoumschalter gefunden habe, habe ich kurzerhand einen DIP-Schalter dafür verbraten.

Zur Verfügung stehen 8-256 Farbkombinationen oder 64Sufen schwarz/Weis zur verfügung.

Keyboard und Maus sind auch mit drauf.

Zum 32k Boot EEPROM stehen noch 3 weitere EEPROMs für Zeichensätze oder Treiberwechsel zur verfügung.

[PIC18F2550]

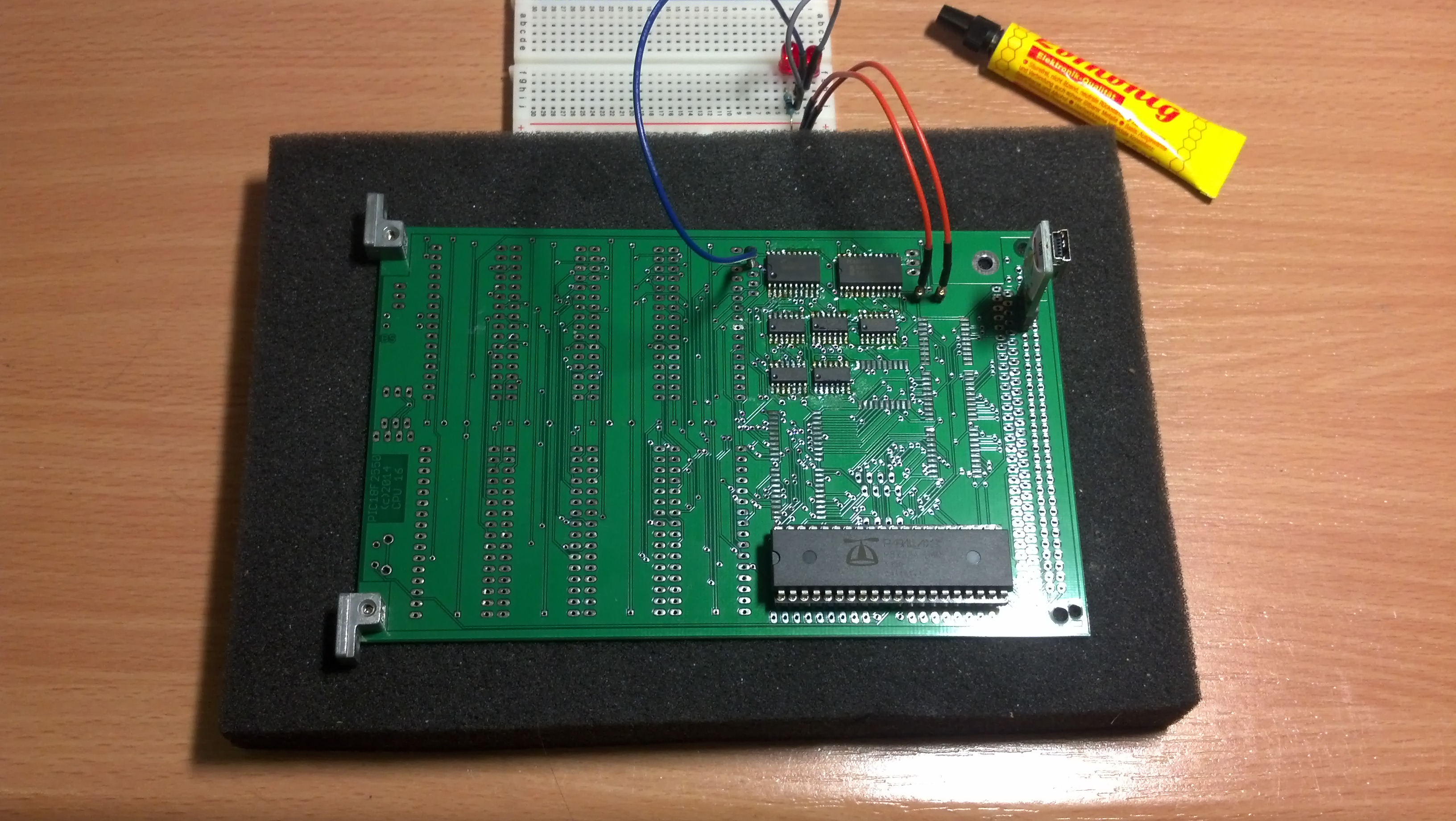

Heute erstmal den Prop mit dem Adressdecoder drauf gemacht.
Morgen kommen dann die 3 Latchs für die SRAM-Adressen drauf dann kann ich schon mal den 1. Teil Testen.

Die SMD-Maden Habe ich erst mit Löthonig auf die Platte gepappt und anschließend mit einem Sauberen Lötkolben ohne extra Lötzinn Angelötet.
Der Hersteller hatte so viel Lot auf dem Padds das ich kein Lot nachschieben Musste.
Da ich für den PROP-PLUG keine extra Stiftleiste vorgesehen habe, habe ich eine an dem vorerst nicht benötigten Federleistenplatz gebaut.
Der Quarz sitzt wieder mal unter dem Prop.
