HIVE-Project

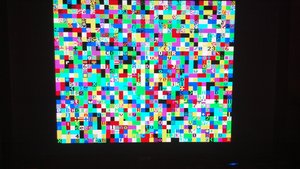

Dank kuroneko habe ich jetzt das Grundgerüst für die VGA darstellung.Jetzt muß der VGA-GOG soweit umgebaut werden dass er den hRam ab 00000 - 017FF Pixelspeicher und 01800 - 021FF Farbattributspeicher nutzt.

IC3 und IC4 wurden gegen 74HCT257 getauscht.
Damit entfällt der Negator im GAL

Jau, sieht ja schon gut aus!!
Und dann machste das als Nächstes nach dem gleichen Prinzip bitte bitte für den /4, Z1013, KC87...!!


Gruß Uwe

PS: Sag mal, wann machste das denn Alles eigentlich? Hat Du Dir zusätzliche Stunden pro Tag irgendwo gekauft?

Bin ich Größenwahnsinnig

Erst mal eins fertig machen.

Die Taktfrequenz ist bei den anderen höher mal sehen ob das machbar ist.

Also eine Z80 mit 4Mhz währe noch mach bar.

Das Problem ist das der /WR impuls genau ein Takt lang ist und auch nur für diese Zeit sind die Daten gültig.
Das währen beim Propeller 20 Befehle/sec und bei der Z80 4Mhz = 5 Befehle.

Ein Befehl geht wegen der assyncronen Arbeitsweise drauf.

1. Warten auf /WR
2. Daten und L-Adresse einlesen
3. umschalten des Multiplexers
4. H-Adresse einlesen

Danach die verarbeitung maximal 10 Befehle

1. Daten sichern in extra zelle
2. L-Adresse Maskieren
3. L-Adresse verschieben
4. H-Adresse Maskieren
5. H-Adresse verschieben
6. H & L-Adresse addieren
7. Daten-Maskieren
8. Daten verschieben
9. Daten in Adresse schreiben
10 Rücksprung auf warteschleife

Das Zeitkritischste sind Blocktransferbefehle.
Bei den Anderen ist immer noch ein M1-Zyclus dazwischen und da passiert auf dem IRM nichts schreibendendes.

Ein Bluescreen aber kein Absturz. Woher die Lienien stammen ist noch unklar. Ist aber in Arbeit.

1 COG für VGA-Ausgabe
1 COG für Datenübernahme

? COG's für Datenformatierung

Den Misst mit den Strichen habe ich selbst bemacht!!!

Mann sollte dezimal nicht mit hex verwechseln.

kleines Testbild 4 COG's

Port Scanner Modul eingefügt.
Überwacht die Ausgaben am PIO-Port A pin2 --> IRM-Status --> und speichert diesen im hRam($7FF4).

Der Neugier halber, wieso postest Du code der nicht funktioniert?

Habe erst mal im 1. das Hauptmodul mit Graphigausgabe nach getragen. Sorry, Habe ich gestern vergessen.

Beitrag um geänderte Teile erweitert.
Das Modul ist noch trockene Theorie.
