Drohne "Flocki" wird gebaut SN: 423

[Jochen]

Hallo,

sehr wahrscheinlich bekomme ich den Preis, längster Aufbau,aber macht ja nix.

Ich habe folgendes Problem:
Das programmieren des EEproms fnuktioniert nicht mehr. Ich bin beim Schritt Bellatrix und dann habe ich die Game Engine in das EEprom gespeichert, das ging wirklich ein Jahr lang gut Strom drauf und es war wieder da. Nun habe ich die PS2 Schnittstellen dran, inkl TV Ausgang, alles funktioniert. Da ist es mir aufgefallen, dass ich immer wieder Fehler bekomme wenn ich im Tool F11 drücke.
2 unterschiedliche PCs habe ich probiert, Kabel gechekckt, sonst würde es mit F10 wohl nicht funktionieren. Gemessen am EEprom an Pin 4 und 8 habe ich 4,05V, auch an IC5 und IC6 messe ich die gleiche Spannung. Momentan bin ich etwas ratlos. Einen anderen IC habe ich schon probiert, keine Erfolg. Vielleicht habe ich die anderen 2 auch schon gehimmelt
Bin mir jetzt nicht sicher, ob ich einfach mal weiterbauen sollte.
Kann es nicht doch das Kabel sein ? Ich denke mal nicht.

LG
Jochen

[drohne235]

F10 funktioniert, F11 nicht? Versuch mal bitte ein kurzes Demo (Blinky) mit F11.

Vielleicht wohnst du ja in der Nähe von Garitz bei Roßlau, dann lohnt sich vielleicht ein kurzer Besuch bei KC Treffen mit dem Problemkind?!

[Jochen]

Danke für die schnelle Antwort...

Leider funktioniert blinky auch nicht mehr mit F11. Nur F10
Komme aus dem Raum LU/MA

LG
Jochen

[PIC18F2550]

LU/MA sagt mir nichts ich kenne nur LIMA

DIP Schalter nicht vergessen?

Irgendwelche Beschädigungen an der Platine?

Photos zur Begutachtung vorhanden.

Möglich währe auch Leipzig oder Suhl.

[Jochen]

LU/MA ist Raum Ludwigshafen/Mannheim

Beschädigungen kann ich keine entdecken. Ich habe mal zum Testen einen anderen Propeller drin, genau das gleiche. Programme können einwandfrei ausgeführt werden ( mit F10 ) aber nicht mehr das EEprom programmiert werden. DIP sind 2 und 5 auf ON.
Welche Spannungen kann ich noch prüfen und welche Durchgänge?
Soll ich schon mal mit dem Administra weitermachen ?
Sollte VCC beim EEprom nicht 3,3 V haben ? Gemessen habe ich 4,05V
LG
Jochen

[zille9]

Sollte VCC beim EEprom nicht 3,3 V haben ? Gemessen habe ich 4,05V

am EEPROM sollten tatsächlich nur 3,3V anliegen.Der Fehler könnte auf ein gekilltes EEPROM schließen lassen.Auf jeden Fall den 3,3V-Pfad prüfen.Sind die Z-Dioden richtig gepolt? Kommt am 3,3V-Festspannungsregler 3,3V raus? Mal die Spannungen ohne Chips messen.
Mehr fällt mir erst mal nicht ein.

Gruß Zille9

[Jochen]

Habe eben nochmal überlegt und versucht das Schema zu verstehen und habe eine Vermutung. Das Keyboard konnte ich nicht testen, weil es ein USB Keyboard ist und nur mit Adapter funktioniert ( ein reines PS2 Keyboard bekomme ich heute ) Wenn ich das anschließe leuchten nur kurz die LED am Keyboard. Ich habe dann nur die Durchkontaktierung getestet. Maus hat auch einen Adapter funktionierte am HIVE perfekt, aber die funktioniert auch am Amiga, C64 oder ST mit Adapter. Habe ich mir aber auch eine reine PS2 Maus bestellt wegen dem Adapter und Platzprobleme.

Es kann gut sein, auch wegen dem Hotplugin, das ich die EEproms gehimmelt habe. Kann gut sein, das nun alle 3 kaputt sind, ich weiß es nicht mehr, welche ich reingesteckt hatte. Wie gesagt es betrifft nur das Schreiben des EEproms, sonst funktioniert alles.
Als nächstes werde ich mal die Spannungsversorgungen durchmessen.
Wegen den EEproms könnte ich die von Conrad nehmen, weil der ist in Mannheim, kann ich abends mal vorbeifahren.
https://www.conrad.de/de/speicher-ic-mi ... %20Details

DANKE

[PIC18F2550]

der Hotplugin kann die EEPROMS nicht Himmeln die hängen am Propeller dran.
Ist der Hotplugin der originale mit 3,3V oder ein 5V Typ?
Hast du diesen eventuell verdreht aufgesteckt ?

[Jochen]

Mit hotplugin meinte ich das anstecken der Tastatur während des Beteiebs

LG
Jochen

[PIC18F2550]

Nee die Tastatur geht auf eine PS2 Buchse.

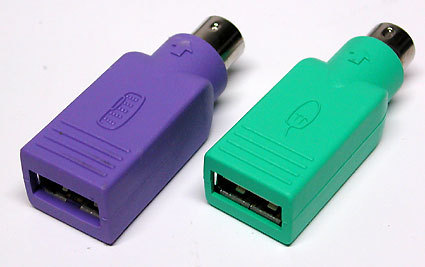

Daran stöpselst Du den Tastaturadapter PS/2 <-> USB dran.

Mache ich auch so und es geht.

Mit der Tastatur kannst Du nicht den EEPROM Killen außer Du hast eine Falsche Widerstandsbeschaltung an der PS/2 Buchse.

Achso nicht jede USB Tastatur macht noch den PS/2 Modus .
