Ein Projekt mit dem Z80 - Soll ich oder soll ich nicht?!

[PropellerFan]

So, hier geht's wohl doch weiter, aber ganz sicher nicht bis hin zu CP/M

Letzten Freitag kam mein geordertes Programmiergerät aus China an (ein TL866).
Die erste Enttäuschung: keine 2716, wie eigentlich versprochen, da das Gerätchen nur maximal 21V Programmierspannung schafft. Egal. Andere EPROMs genommen...

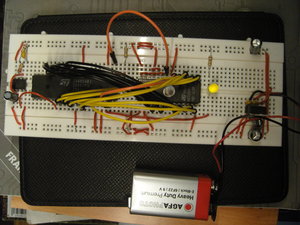

Jetzt habe ich auf meinem Steckbrett einen Z80A mit ~2Hz Clock vom NE555 am werkeln und ein M27128A-EEPROM mit 8-bits angeschlossen. Dazu noch nen Reset-Taster (unter den schwarzen Kabeln) und eine LED am HALT-Port, die an geht, wenn das HALT-Flag aktiv ist.
Resultat: 10 NOPs bis zum HALT, LED schaltet sich ein. Funktioniert!
Gejumpt bin ich auch schon
Nächster Schritt ist dann wohl 32k SRAM

Schönen Abend noch!

[haraldn]

Falls es interessiert:
Die SST39SF parallel Flashs von Microchips find ich ziemlich geeignet für solche Sachen! Auf meinem Z80 SBC bildet ein SST39SF010A-Chip (128k) das EPROM nach. Bildet 4 32k-Bänke von 0000 bis 7FFF; von 8000-FFFF sind 32k SRAM.
Zum Testen kannst du dir ja mal Samples von Microchips ordern
Die Chips sind sehr leicht zu programmieren wenn man Datenblätter lesen kann. Ich verwende dafür den Arduino mit drei 74HC595 als Porterweiterung.
Auch das Löschen ist in 100ms erledigt...
