JU+TE-Computer-2013

[PIC18F2550]

Also mit der Platiene binn ich erstmal zufrieden, auch wenn einige verbindungen noch nachgearbeitet werden müssen.
Der Quellcode muß noch ordentlich formatiert werden.

Und heute abend geht es an die B-Platiene

[PIC18F2550]

Uuuupsss,

Da wird doch noch der EMR-Takt gebraucht schnell noch auf das A-Bord draufgezaubert.

Habe zum glück noch eine Ader frei.

[PIC18F2550]

Na ja P37, Takt und /DS mußten auch noch hoch.
Aber alles geschafft.

Anfang vom Stromlaufplan der B-Platine.

jetzt brauch ich nur noch ein Datenblatt vom D195

[PIC18F2550]

Der 74HCT00 wird durch einen 74HCT04 ausgetauscht.

Ich überlege noch den Quarz auf der A-Platiene grundsätzlich durch den Oszillatorchip zu ersetzen.
Da steht aber noch die frage ob der XTAL1 eingang z.B. vom 8830 die 5V verträgt oder ich den pegel reduzieren muß?

weis da jemand was in meinen Büchern wird dieses Thema nicht angesprochen.


Ersatz für V40098 die Typen sind nicht immer pin-/logik-kompartiebel aber auf grund des neuen layaut's vermutlich verwendbar.

MOS 4502 :: 6xINVERTER/TREIBER,NOR <--- nur der OE ist gegenüber dem original H-Aktiv

[PIC18F2550]

Habe gerade in der Dokumentation gesehen das der Aufbau sich auf den UB8830 bezieht dort wird mit dem DL000 bereits ein TTL signal eingespeißt.
Das heist das der Quarz und die Kondensatoren runter kommen.
Da gibt es wehniger Probleme mit den Adapterplatten.

[PIC18F2550]

Uaaah ist das schon wieder spät.

MACHT NICHTS Ich habe das A-Bord nochmal frisch geroutet.

Quarz und Kondi's sind raus dafür eine PLLC44 Fassung für Z86C93 reingeschraubt.

Hoffendlich gibt es keine Änderungen mehr. Der Router hat 1h gebraucht.

[PIC18F2550]

OK eine kleine Änderung hab ich noch.

Der Jumper "SYS_1/2" kommt raus. das signal wird auf SV1:28 gelegt und schaltet das System je nach aufgesteckter Anzeigeplatiene.

[PIC18F2550]

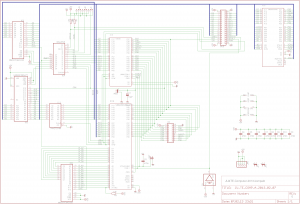

Stromlaufplan

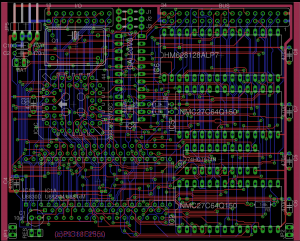

Leiterplatte

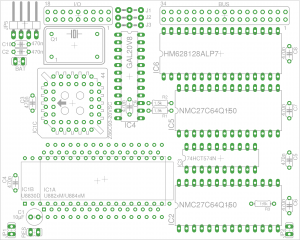

Bestückung

Sockel / Typen zuordnung

IC1A
UB8820M, UB8821M, UC8820M, UC8821M, UD8820M, UD8821M
UB8840M, UB8841M, UC8840M, UC8841M, UD8840M, UD8841M

IC1B
UB8830D, UB8831D, UC8830D, UC8831D, UD8830D, UD8831D

IC1C
Z86C9316VSC, Z86C9320VSC, Z86C9325VSC, Z86C9333VSC

Q1
UB... bis 8Mhz
UC... bis 5Mhz
UD... bis 3,5Mhz

Z86C93xxVSC
xx= 16 bis 16Mhz
xx= 20 bis 20Mhz
xx= 25 bis 25Mhz 1)
xx= 33 bis 33Mhz 1)

1) GAL muss bei EPROM zugriffen ein /WAIT Signal erzeugen

[PIC18F2550]

Jetzt zur B-Plattiene für die Original Hartware.

Die Viedeosignalerzeugung ist drinn jetzt kommen Keybord und Kassette drann.

[PIC18F2550]

Keybord und der BAS Ausgang eingefügt

Das kassetten interface scheind mir etwas Aufwendig.
Arbeitet der Ju+Te mit dem Ton/Pause verfahren?
Weil der B555 als nachtriggerbares Monoflop arbeitet?
